Interrupteur à bascule étanche ON-OFF-ON SPDT 4 broches 12V/24V | Baywatt série R0 R0-N05

Les interrupteurs à bascule étanches Baywatt série R0 sont conçus pour assurer une commande DC fiable dans les environnements exigeants. Compatibles avec les systèmes 12V et 24V, ils conviennent aux tableaux de bord marins, véhicules 4x4, installations électriques de camping-cars, machines agricoles et panneaux de commande industriels.

Si votre installation est exposée au sel, à l’humidité, aux vibrations ou aux UV, un interrupteur à bascule standard ne suffit pas toujours. La série R0 associe une construction étanche, des matériaux résistants aux UV et une tenue électrique stable pour garantir une commutation fiable là où des modèles classiques vieillissent plus vite.

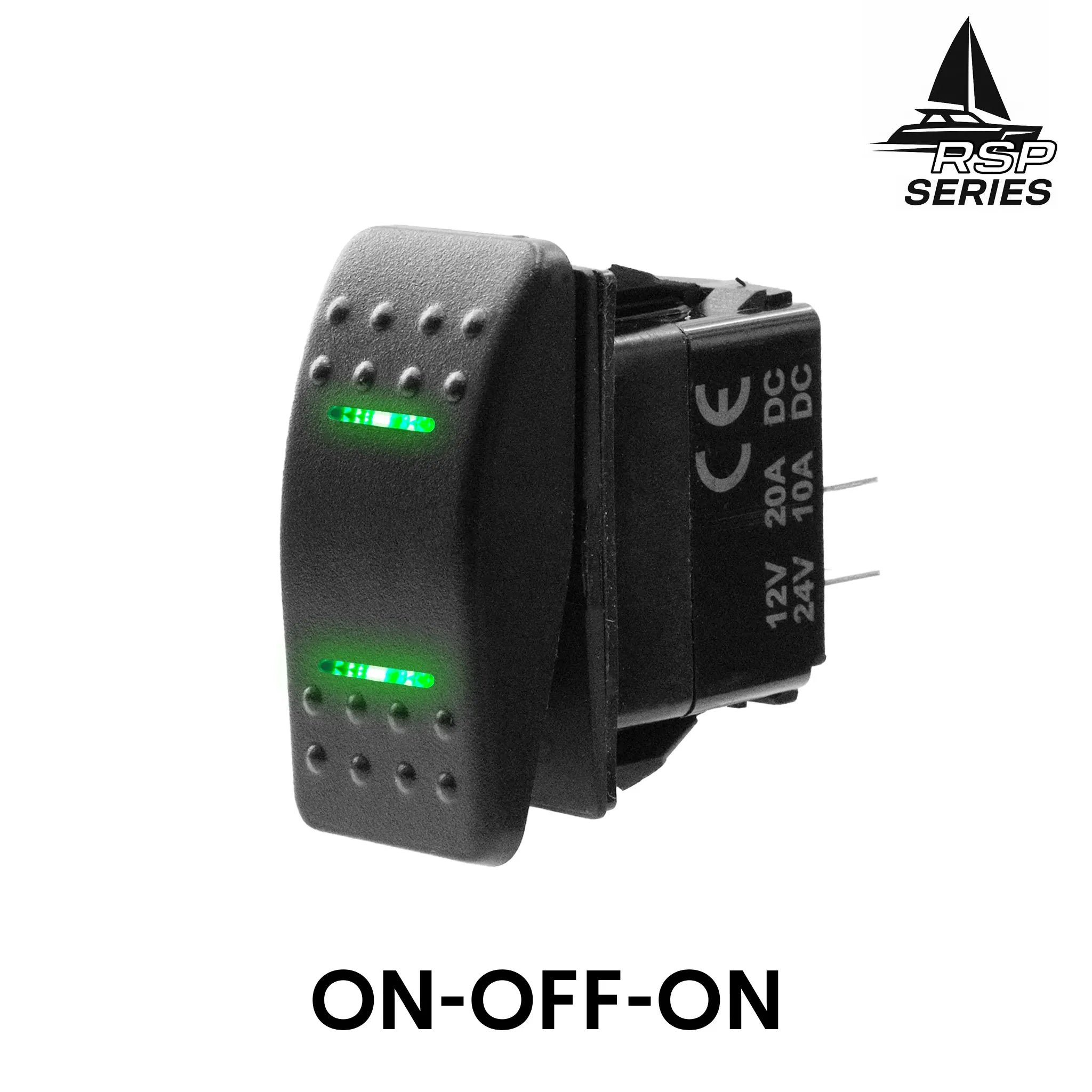

Cette page présente le R0-N05, la version ON-OFF-ON SPDT à 4 broches de la gamme. Ce modèle propose deux positions ON maintenues avec une position OFF centrale. Il intègre une double LED verte pour un retour visuel clair et convient particulièrement aux commandes manuelles de pompe de cale, fonctions montée/descente de vérin, relais inverseurs, sélection de trim tabs, commande de vanne et autres applications à deux directions.

Même standard de qualité que les interrupteurs des panneaux Baywatt RPS

Le R0-N05 reprend le même niveau général de fabrication, le même style de bascule et la même approche orientée marine que les interrupteurs utilisés sur les panneaux marins Baywatt RPS. Grâce à sa configuration 4 broches, son circuit SPDT et sa double LED, il permet une logique de commande plus avancée qu’un simple interrupteur ON/OFF tout en conservant la même sensation de robustesse et une intégration propre au tableau.

Qu’est-ce qu’un interrupteur à bascule ON-OFF-ON SPDT ?

Un interrupteur à bascule ON-OFF-ON SPDT propose deux positions ON maintenues séparées par une position OFF centrale. Sur le R0-N05, le circuit de commutation est en SPDT, ce qui permet d’orienter une entrée commune vers l’une de deux sorties selon la position de la bascule. C’est une solution utile lorsqu’un circuit doit sélectionner entre deux fonctions, deux directions ou deux modes de fonctionnement à partir d’un seul interrupteur.

Particulièrement adapté aux pompes de cale et aux fonctions de basculement

Le R0-N05 est particulièrement pertinent pour les installations qui nécessitent deux commandes maintenues avec une position OFF neutre au centre. En usage marine, il peut convenir à certaines logiques de commande de pompe de cale, comme manuel / OFF / automatique, selon le schéma de câblage retenu. Il convient également très bien aux fonctions montée/descente de vérin, à la sélection de trim tabs, au basculement de relais et à d’autres applications où un seul interrupteur doit choisir entre deux sorties maintenues.

Points techniques clés

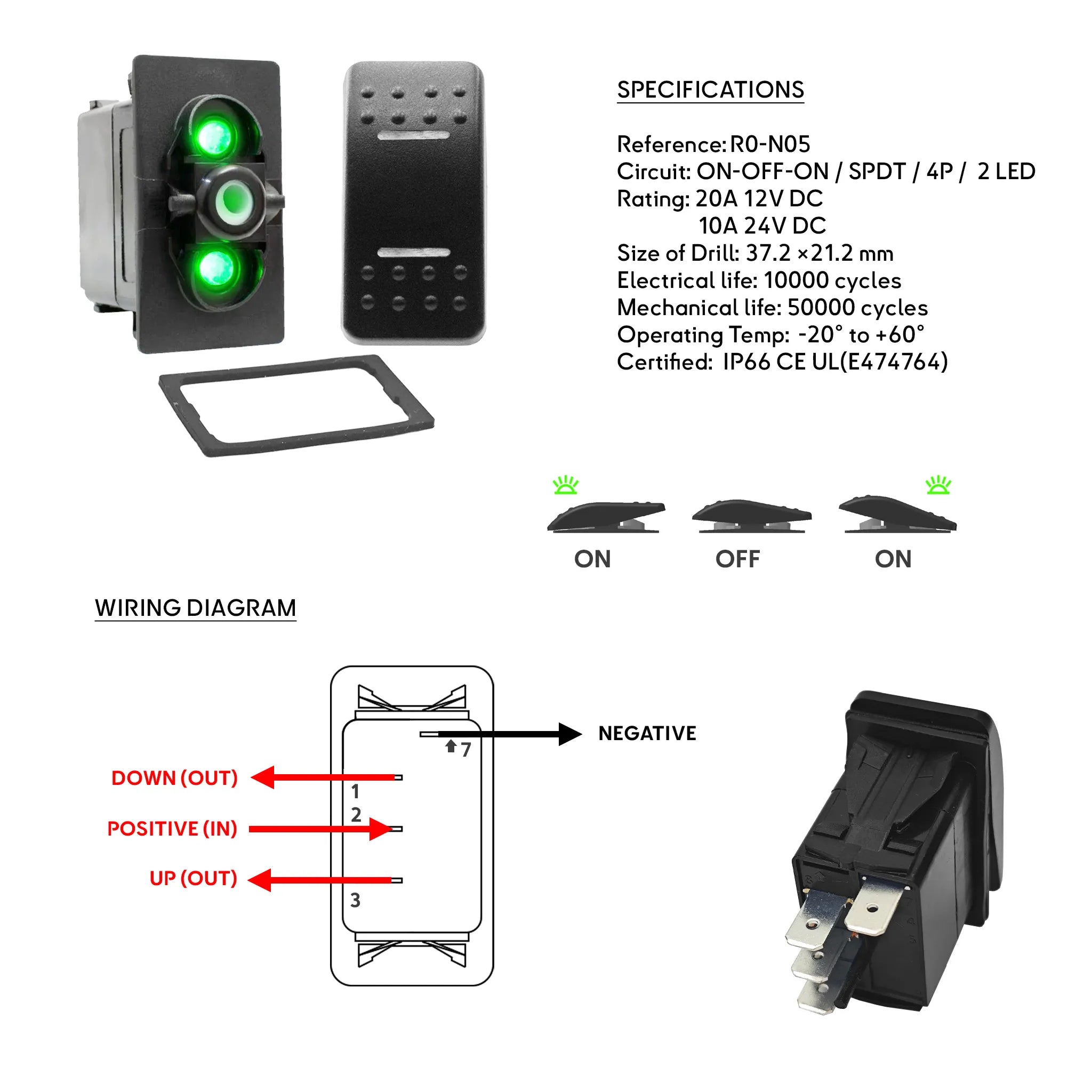

• Tension : 12V / 24V DC
• Intensité nominale : 20A en 12V DC / 10A en 24V DC
• Circuit : SPDT
• Configuration : ON-OFF-ON
• Connexion : 4 broches
• Indice de protection : IP66
• Corps : ABS + Nylon
• Type de bornes : cosses plates 6,3 mm
• Étanchéité : joint prémonté
• LED : double LED verte

Conçu pour les environnements marins et intensifs

L’étanchéité IP66 aide à protéger l’interrupteur contre la poussière et les projections d’eau, la pluie. Le corps renforcé en ABS et Nylon résiste à une exposition prolongée aux UV, à l’humidité et aux contraintes mécaniques. Le système de contact interne est conçu pour fonctionner de manière stable dans les environnements soumis aux vibrations, comme les bateaux, les véhicules tout-terrain et les équipements utilitaires.

Pourquoi choisir un interrupteur ON-OFF-ON SPDT ?

Un interrupteur ON/OFF standard ne propose qu’une seule fonction maintenue. Le R0-N05 offre davantage de souplesse grâce à sa position OFF centrale, ses deux positions ON maintenues et sa logique de commutation SPDT. Il est donc particulièrement utile lorsqu’un même interrupteur doit gérer une entrée commune et deux sorties sélectionnables, ou lorsqu’il faut choisir entre deux modes de fonctionnement depuis une seule bascule compacte.

Applications typiques

• Commande de pompe de cale
• Logique de commutation manuel / OFF / automatique
• Commande de trim tabs
• Commande montée / descente de vérin
• Commande de relais inverseur
• Sélection de vanne
• Sélection de mode pour accessoires
• Tableaux de bord personnalisés

Options de commutation dans la série R0

Tous les interrupteurs à bascule ne fonctionnent pas de la même manière. La série R0 est disponible en plusieurs configurations afin de répondre à différents besoins de commande :

• R0-N01 : ON / OFF (3 broches) – LED simple
• R0-N02 : (ON) / OFF (3 broches) – LED simple
• R0-N05 : ON / OFF / ON (4 broches) – double LED
• R0-N06 : (ON) / OFF / ON (4 broches) – double LED

Le R0-N05 est le bon choix lorsque vous recherchez un interrupteur à bascule étanche SPDT avec deux positions ON maintenues et une position OFF centrale.

FAQ

Que signifie ON-OFF-ON ?
Cela signifie que l’interrupteur dispose de deux positions ON maintenues, une de chaque côté, avec une position OFF centrale entre les deux.

Le R0-N05 est-il un interrupteur SPDT ?
Oui. Le R0-N05 utilise un circuit SPDT, permettant de diriger une entrée commune vers l’une de deux sorties selon la position de la bascule.

Pourquoi comporte-t-il 4 broches s’il est en SPDT ?
L’interrupteur utilise 3 bornes pour la fonction de commutation SPDT et 1 borne supplémentaire pour le circuit LED, ce qui explique la présence de 4 broches physiques.

Convient-il à la commande d’une pompe de cale ?
Oui. Dans de nombreux schémas de câblage, il peut être utilisé pour une logique manuel / OFF / automatique ou pour toute autre sélection entre deux modes, selon la conception du circuit.

Quelle différence entre le R0-N05 et le R0-N06 ?
Le R0-N05 est un interrupteur ON-OFF-ON maintenu. Le R0-N06 ajoute une position ON momentanée d’un côté, ce qui le rend plus adapté aux fonctions de test, d’override ou de commande brève.

La LED reste-t-elle allumée en permanence ?
Non. La double LED fournit un retour visuel en fonction de la position active et du schéma de câblage retenu dans votre circuit.

Quelles cosses faut-il utiliser ?
Des cosses femelles 6,3 mm standard sont utilisées.
