Interrupteur à bascule étanche Baywatt série R0 | R0-N06 momentané (ON)-OFF-ON SPDT 4 broches 12V/24V

Les interrupteurs à bascule étanches Baywatt série R0 sont conçus pour assurer une commande DC fiable dans les environnements exigeants. Compatibles avec les systèmes 12V et 24V, ils conviennent aux tableaux de bord marins, véhicules 4x4, camping-cars, machines agricoles et panneaux de commande industriels.

Lorsque l’installation est exposée au sel, à l’humidité, aux vibrations ou aux UV, un interrupteur standard montre vite ses limites. La série R0 combine une construction étanche, des matériaux résistants aux UV et une tenue électrique stable pour une utilisation plus durable dans les environnements où la fiabilité compte vraiment.

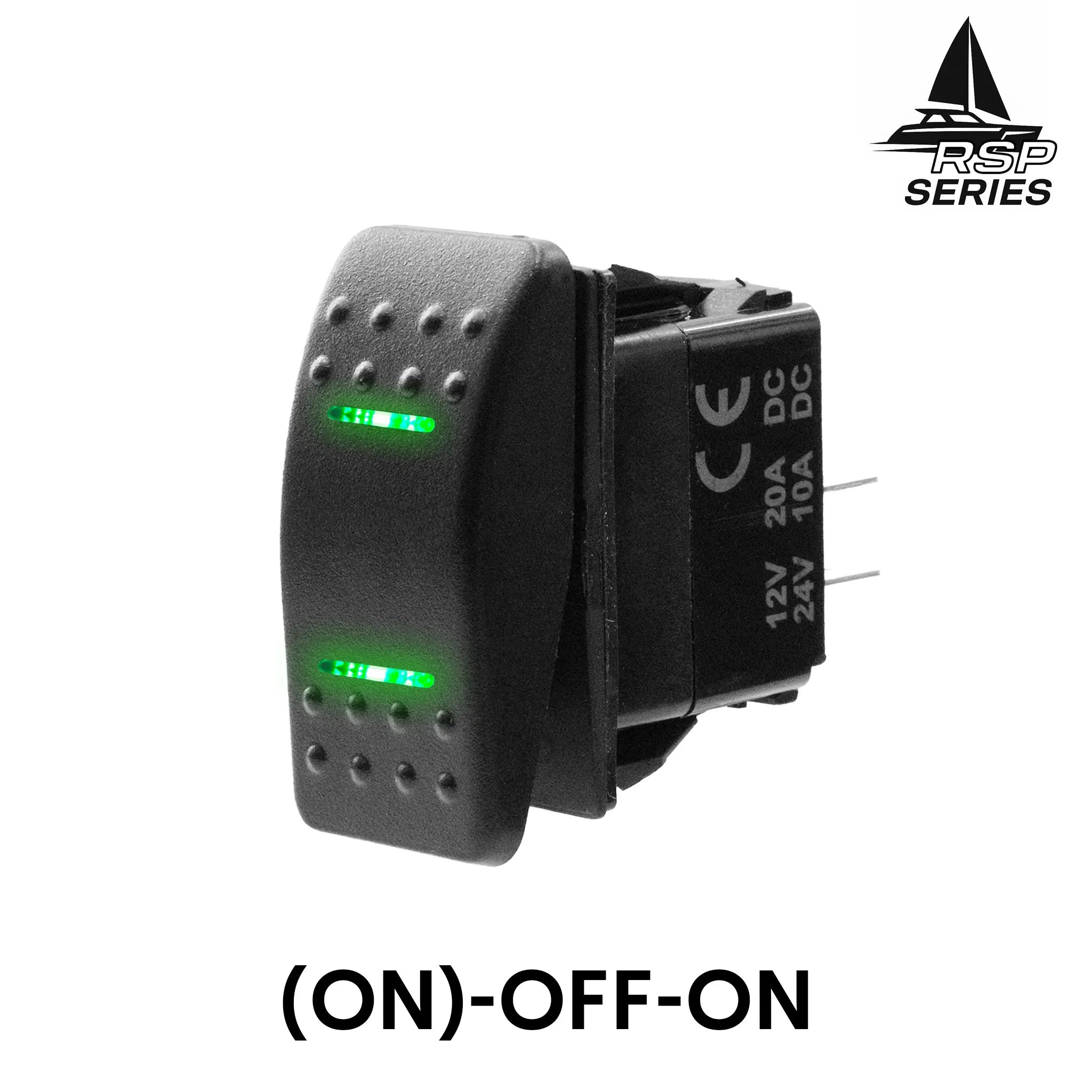

Cette page présente le R0-N06, la version 4 broches momentané (ON)-OFF-ON en circuit SPDT de la gamme. Ce modèle propose une position momentanée d’un côté, une position OFF au centre et une position ON maintenue de l’autre côté. Il intègre une double LED verte pour un retour visuel plus clair et convient particulièrement aux fonctions de pompe de cale, commandes montée/descente, relais inverseurs, impulsions temporaires et commandes de sécurité.

Même standard de qualité que les interrupteurs Baywatt RPS

Le R0-N06 reprend le même niveau général de finition, le même style de bascule et la même approche marine que les interrupteurs utilisés sur les panneaux marins Baywatt RPS. Grâce à sa configuration 4 broches, à son circuit SPDT et à sa double LED, il permet des fonctions plus évoluées qu’un simple interrupteur ON/OFF, tout en conservant une intégration propre et un format compatible avec les découpes de style Carling Contura.

Qu’est-ce qu’un interrupteur à bascule (ON)-OFF-ON momentané ?

Un interrupteur à bascule (ON)-OFF-ON momentané combine deux logiques de commande sur un seul produit. D’un côté, la commande est momentanée : la bascule revient automatiquement au centre dès que l’appui est relâché. De l’autre côté, la commande est maintenue : la bascule reste enclenchée jusqu’à une nouvelle action. Sur le R0-N06, la fonction de commutation est en SPDT avec position centrale OFF, ce qui permet de distribuer une entrée commune vers l’une ou l’autre sortie selon la position sélectionnée.

Un excellent choix pour pompe de cale

Le R0-N06 est particulièrement intéressant pour certaines logiques de commande de pompe de cale. Sa position centrale OFF permet de couper proprement le circuit. La position maintenue peut servir à une fonction continue, tandis que la position momentanée est utile pour un test, une impulsion courte ou une commande manuelle temporaire selon le schéma de câblage retenu. C’est une configuration plus souple qu’un simple interrupteur ON/OFF lorsqu’on veut combiner test, arrêt et fonctionnement sur un même composant.

Points techniques clés

• Tension : 12V / 24V DC
• Intensité : 20A en 12V DC / 10A en 24V DC
• Circuit : SPDT
• Configuration : (ON)-OFF-ON
• Connexion : 4 broches
• Indice de protection : IP66
• Corps : ABS + nylon
• Bornes : cosses plates 6,3 mm
• Étanchéité : joint prémonté
• LED : double LED verte

Conçu pour le marine et les environnements exigeants

L’indice IP66 protège l’interrupteur contre la poussière et les projections d’eau. Le corps renforcé en ABS et nylon résiste à l’exposition prolongée aux UV, à l’humidité et aux contraintes mécaniques. Le système de contact interne est conçu pour fonctionner de manière stable dans des environnements soumis aux vibrations, comme les bateaux, les véhicules tout-terrain ou les équipements utilitaires.

Pourquoi choisir un (ON)-OFF-ON SPDT plutôt qu’un simple ON/OFF ?

Un simple interrupteur ON/OFF ne propose qu’une commande maintenue. Le R0-N06 ajoute une vraie polyvalence grâce à sa position centrale OFF, sa commande momentanée d’un côté, sa commande maintenue de l’autre et son circuit SPDT. Cette architecture est utile lorsqu’un même interrupteur doit gérer une entrée commune et deux sorties distinctes, par exemple pour une fonction de test d’un côté et une fonction maintenue de l’autre.

Applications typiques

• Commande de pompe de cale
• Test ou override de pompe automatique
• Commande de relais inverseur
• Treuil avec commande temporaire
• Vérin électrique montée / descente
• Trim tabs
• Fonctions test / reset / sécurité
• Panneaux de commande personnalisés

Autres fonctions disponibles dans la série R0

Tous les interrupteurs à bascule n’ont pas le même fonctionnement. La série R0 existe en plusieurs configurations pour s’adapter à différents besoins :

• R0-N01 : ON / OFF (3P) – LED simple
• R0-N02 : (ON) / OFF (3P) – LED simple
• R0-N05 : ON / OFF / ON (4P) – double LED
• R0-N06 : (ON) / OFF / ON (4P) – double LED

Le R0-N06 est le bon choix lorsque vous recherchez un interrupteur à bascule étanche momentané (ON)-OFF-ON SPDT capable d’associer une commande temporaire, une position OFF centrale et une commande maintenue sur un même produit.

FAQ

Que signifie (ON)-OFF-ON ?
Cela signifie qu’un côté est momentané, avec retour automatique au centre lorsqu’on relâche la bascule, tandis que l’autre côté est un ON maintenu. La position centrale est OFF.

Le R0-N06 est-il SPDT ?

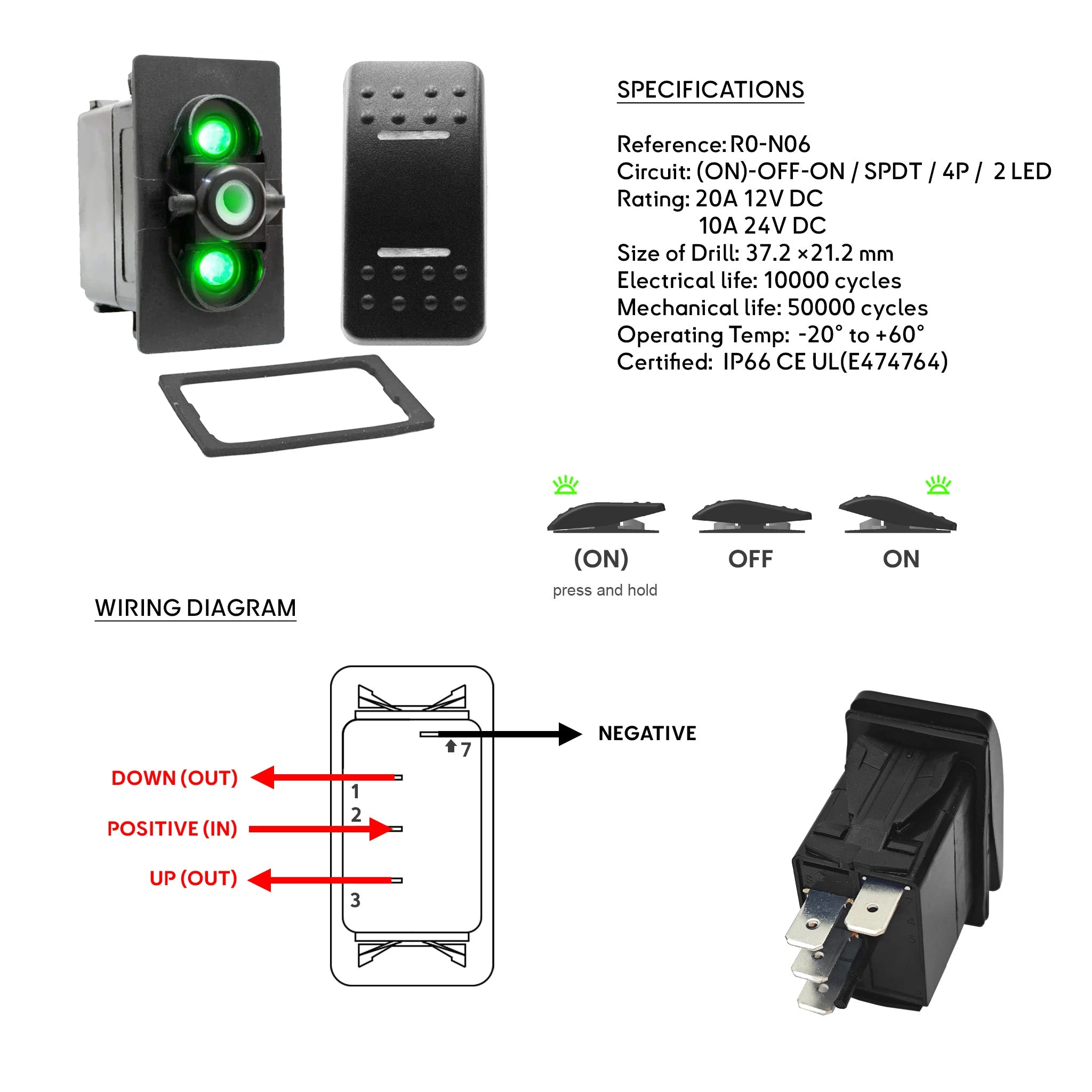

Oui. Le R0-N06 utilise un circuit SPDT avec une entrée commune et deux sorties selon la position de la bascule, plus une borne dédiée au circuit LED.

Pourquoi y a-t-il 4 broches si le circuit est SPDT ?
Parce que les 4 broches physiques ne correspondent pas à 4 pôles de commutation. Le switch utilise 3 bornes pour la fonction SPDT et 1 borne supplémentaire pour la LED.

Est-ce un bon choix pour une pompe de cale ?
Oui, dans de nombreuses logiques de câblage. Cette configuration permet de combiner une commande temporaire, une position d’arrêt et une commande maintenue, ce qui est utile pour le test, l’override ou certaines fonctions manuelles selon l’installation.

Quelle différence avec le R0-N05 ?
Le R0-N05 est un ON-OFF-ON maintenu. Le R0-N06 ajoute une position momentanée sur un côté, ce qui le rend plus adapté aux commandes brèves ou aux fonctions de test.

La double LED reste-t-elle toujours allumée ?
Non. La double LED sert de retour visuel selon la position active et le câblage retenu dans votre circuit.

Peut-il être utilisé sur un tableau de bord bateau ?
Oui. Sa construction étanche, sa résistance aux UV et son format de découpe standard le rendent adapté aux tableaux de bord marins.

Quelles cosses faut-il utiliser ?
Des cosses femelles 6,3 mm standard sont requises.
