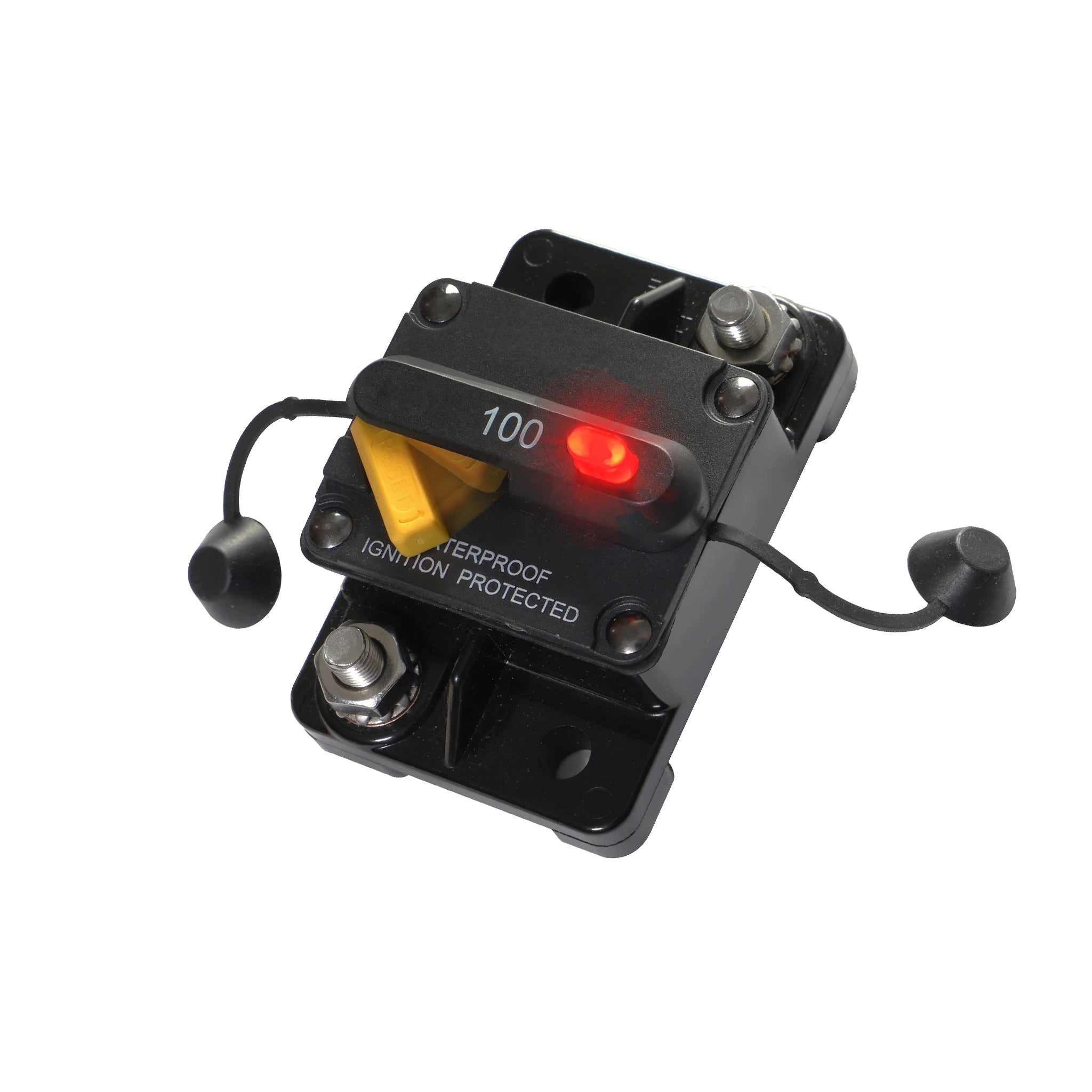

Thermal circuit-breaker with Led indicator - Reset button - Baywatt - Marine-grade IP66 with stainless steel studs

Disjoncteur thermique marin à voyant LED et réarmement manuel, montage en surface. Disponible en 60A à 300A pour systèmes 12-48V. Protection IP66 pour bateaux et véhicules.

Circuit breaker with LED reset indicator - surface mount. 12/48V 60 to 300A continuous rating

Disjoncteur Thermique à LED 60A-300A | À poser

REF: CBL60

$24.00 USD; $24.00 USD
Prix unitaire: par

Courant continu: 60A 60A 120A 200A 250A 300A

Options de produit

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Description
Specification
Comment utiliser
FAQ
Telechargement

BAYWATT — Disjoncteur Thermique Marin DC à Réarmement Manuel

BAYWATT
60A à 300A
12V à 48V DC selon calibre
Réarmement manuel + LED
Étanche IP66
Voir les caractéristiques ↓

Protégez vos circuits en courant continu 12V, 24V et 48V avec ce disjoncteur thermique marin réarmable. Il assure la protection de la batterie, du convertisseur ou onduleur, du guindeau, du treuil électrique, du propulseur d’étrave et de l’alimentation principale de votre tableau DC.

Disponible de 60A à 300A, ce disjoncteur de batterie à poser est une alternative réutilisable au fusible forte intensité. En cas de surcharge durable ou de court-circuit, il coupe automatiquement le circuit. Le bouton lumineux indique alors le déclenchement ; le courant est rétabli manuellement après correction de la cause.

Une protection DC conçue pour les circuits de puissance. Utilisez-le comme disjoncteur batterie, protection de convertisseur, disjoncteur de guindeau ou protection générale en courant continu.

Déclenchement thermique automatique et réarmement manuel
LED allumée lorsque le disjoncteur a déclenché
Étanchéité IP66 adaptée à l’environnement marin
Goujons inox M6 ou M10 selon le calibre
Protection à l’allumage ISO 8846, adaptée aux compartiments moteur essence concernés

Conseil de choix du calibre : lorsqu’aucun calibre n’est imposé par le fabricant de l’équipement, choisir un disjoncteur environ 25 à 30 % au-dessus de l’intensité continue réellement consommée est généralement adapté. Cette marge accepte le courant normal et les brèves pointes de démarrage d’un moteur ou d’un convertisseur, tout en protégeant correctement l’installation — à condition que le calibre reste inférieur au courant admissible du câble et compatible avec la tension du système.

Protection Batterie, Convertisseur & Guindeau en Courant Continu

Protection automatique contre les surintensités DC Le déclenchement thermique ouvre le circuit en cas de surcharge durable afin de protéger le câble positif, la batterie et les équipements raccordés.

Indication LED immédiate Lorsque le disjoncteur déclenche, sa LED signale que le circuit est ouvert. Le bouton de réarmement facilite le diagnostic et la remise en service.

Construction marine robuste L’indice IP66, les goujons résistants à la corrosion et la plage de −32°C à +82°C conviennent aux coffres batterie, compartiments moteur et installations extérieures.

Quel Disjoncteur Thermique Choisir ?

60A / 120A

Systèmes 12V, 24V ou 48V DC
Alimentation de tableaux DC
Entrées de petits et moyens convertisseurs
Circuits de charge et batteries auxiliaires
Équipements dont le calibre constructeur se situe dans cette plage

200A

Systèmes 12V ou 24V DC
Alimentation de convertisseur forte puissance
Guindeau ou treuil électrique 24V
Protection principale de parc batteries
Circuits de charge à forte intensité

250A / 300A

Systèmes 12V DC uniquement
Guindeaux et treuils électriques forte puissance
Propulseurs d’étrave 12V
Entrées de grands convertisseurs 12V
Protection principale de batterie 12V

Ces exemples d’application sont des repères. Avant de choisir votre disjoncteur DC, vérifiez toujours l’intensité maximale de l’équipement, la section du câble et les conditions réelles d’installation.

Comment Choisir et Installer un Disjoncteur DC

Vérifiez la tension maximale du système. Choisissez les modèles 60A ou 120A pour un système 48V ; jusqu’à 200A en 24V, ou jusqu’à 300A en 12V.
Identifiez le courant continu réel. Consultez la documentation de l’équipement ou mesurez son intensité en fonctionnement. Tenez compte des pointes de démarrage admissibles des moteurs et convertisseurs.
Choisissez le bon calibre. Respectez d’abord la recommandation de protection du fabricant. En son absence, un calibre environ 25 à 30 % au-dessus du courant continu attendu est généralement approprié.
Protégez le câble avant tout. Le calibre du disjoncteur ne doit jamais dépasser le courant admissible du plus petit conducteur qu’il protège.
Installez-le sur le câble positif. Placez le disjoncteur au plus près de la batterie ou de la source d’énergie et gardez la longueur de câble non protégée aussi courte que possible.
Utilisez des cosses et un serrage adaptés. Employez des cosses cuivre étamé, une isolation thermorétractable et le couple de serrage prescrit. Contrôlez périodiquement l’échauffement, la corrosion et le serrage des connexions.

Important : n’augmentez pas le calibre du disjoncteur uniquement parce qu’il déclenche. Un déclenchement répété peut révéler une surcharge, une section de câble inadaptée, une connexion desserrée, un effort anormal du moteur, une panne de convertisseur ou un court-circuit. Isolez la batterie et identifiez la cause avant tout réarmement.

Une Protection DC Essentielle à Bord

Un parc de batteries peut fournir une énergie suffisante pour échauffer un câble, endommager un équipement ou provoquer un incendie en quelques secondes. Un disjoncteur thermique DC correctement dimensionné protège le conducteur et offre un point de coupure réarmable pour l’entretien et le diagnostic. Il s’agit d’une protection de circuit en courant continu, et non d’un appareil de protection différentielle pour le 230V AC.

Parcs de batteries : protection du câble positif principal pour batteries lithium, AGM ou plomb.
Convertisseurs et onduleurs : protection DC entre le parc batteries et un convertisseur 12V, 24V ou 48V.
Guindeaux et treuils : protection contre les surintensités des moteurs d’ancre et autres moteurs DC forte puissance.
Propulseurs d’étrave : protection haute intensité adaptée aux installations 12V ou 24V correctement dimensionnées.
Distribution DC : protection des tableaux électriques, chargeurs et départs auxiliaires de forte puissance.

Complétez Votre Installation Électrique Marine

Version à encastrer : pour intégrer le disjoncteur thermique dans un tableau, découvrez notre disjoncteur thermique LED 60A à 300A à encastrer.

Versions compactes : pour les circuits de moindre intensité et les espaces réduits, consultez nos mini-disjoncteurs thermiques 30A à 60A, disponibles à poser ou à encastrer.

Questions Fréquentes

Ce disjoncteur convient-il à un guindeau ou un treuil électrique ?

Oui, à condition que le calibre, la tension du système et la section du câble correspondent au guindeau. Vérifiez d’abord la protection préconisée par son fabricant. Les versions 250A et 300A sont exclusivement destinées aux systèmes 12V.

Puis-je l’installer entre la batterie et un convertisseur ?

Oui. Il convient à la protection DC entre la batterie et le convertisseur, lorsque le disjoncteur est choisi en fonction du courant d’entrée maximal du convertisseur, du calibre du câble et de la tension du système.

Un surdimensionnement de 30 % est-il possible ?

Pour une intensité continue connue, prévoir environ 25 à 30 % de marge est généralement possible et évite les déclenchements inutiles dus aux courtes pointes admises. Le calibre doit toutefois rester inférieur au courant admissible du câble et ne doit pas contredire une valeur prescrite par le fabricant de l’équipement.

Pourquoi la LED est-elle allumée ?

La LED indique que le disjoncteur thermique a déclenché et que le circuit est ouvert. Corrigez la cause de la surcharge ou du défaut avant de le réarmer manuellement.

Puis-je utiliser un disjoncteur 300A sur une installation 48V ?

Non. En 48V, utilisez uniquement les modèles 60A ou 120A. Le modèle 200A convient jusqu’en 24V ; les modèles 250A et 300A sont réservés aux systèmes 12V.

Voir les caractéristiques Voir les conseils d’installation

Besoin d’aide pour choisir un disjoncteur batterie, convertisseur ou guindeau ? Le support BAYWATT peut vous orienter vers le calibre adapté.

Specification

Disjoncteur Thermique Marin DC — Caractéristiques Techniques

BAYWATT
CBL60 à CBL300
Montage à poser
IP66
Guide des calibres ↓

Caractéristique	CBL60	CBL120	CBL200	CBL250	CBL300
Calibre	60A	120A	200A	250A	300A
Tension maximale du système	12V / 24V / 48V DC	12V / 24V / 48V DC	12V / 24V DC	12V DC	12V DC
Goujon de connexion	M6	M6	M10	M10	M10
Poids	69 g	69 g	103 g	103 g	103 g

Type	Disjoncteur thermique DC unipolaire, réarmement manuel, classe T3
Montage	À poser
Couple de serrage des bornes	11,3 Nm (versions M6) / 17 Nm (versions M10)
Pouvoir de coupure	3,5 kA à 48V DC / 5 kA à 18V DC
Température de fonctionnement	−32°C à +82°C
Indice de protection	IP66
Protection à l’allumage	ISO 8846
Dimensions	74 × 48,4 × 46 mm
Entraxe des goujons	57 mm
Garantie	1 an

Tableau des Calibres par Tension

Tension du système	Calibres disponibles	Applications DC de forte intensité
12V DC	60A, 120A, 200A, 250A, 300A	Parcs batteries, convertisseurs, guindeaux, treuils électriques, propulseurs d’étrave et distribution principale
24V DC	60A, 120A, 200A	Convertisseurs, batteries, guindeaux 24V et distribution DC de forte puissance
48V DC	60A, 120A	Parcs batteries 48V, entrées de convertisseur, circuits de charge et distribution auxiliaire

Rappel de dimensionnement : le choix du disjoncteur dépend du courant continu réel, des pointes admissibles, du courant admissible du conducteur, de la longueur de câble, de la température, de la tension et des prescriptions du fabricant. Le disjoncteur protège le câble autant que l’équipement.

Avertissement sécurité : un parc batteries peut délivrer un courant de défaut très élevé. Avant toute installation, intervention ou réarmement sur un circuit DC de forte intensité, isolez la batterie et toutes les sources de charge. En cas de doute, faites intervenir un électricien marine qualifié.

Conseils d’installation

Pour vous aider à choisir, contactez BAYWATT avec la tension du système, l’intensité de l’équipement et la section du câble.

Comment utiliser

Comment l'utiliser :

Découvrez des conseils, astuces et instructions détaillées sur l'utilisation de notre produit dans notre article de blog dédié. Apprenez-en davantage sur l'installation, le fonctionnement et l'optimisation pour tirer le meilleur parti de votre achat.

Lien vers le blog

FAQ

Frequently Asked Question

Quelle est la différence entre un disjoncteur thermique et un disjoncteur différentiel ?

Disjoncteur thermique : Cet appareil protège vos équipements électriques contre les dommages causés par les surcharges et les courts-circuits. Il fonctionne en détectant la chaleur excessive générée par un courant trop élevé et se déclenche automatiquement pour ouvrir le circuit.
Disjoncteur différentiel (DDR) : Un DDR est un dispositif de sécurité essentiel qui protège les personnes contre les chocs électriques et prévient les incendies causés par des fuites de courant. Il fonctionne en détectant un déséquilibre de courant et est généralement utilisé dans les systèmes en courant alternatif (AC).

Comment choisir la bonne taille pour mon disjoncteur thermique ?

Pour choisir la taille correcte d’un disjoncteur thermique, vous devez déterminer l’intensité maximale continue de l’appareil électrique que vous souhaitez protéger. Le calibre du disjoncteur doit être légèrement supérieur au courant nominal de fonctionnement de l’appareil afin d’éviter les déclenchements intempestifs, mais suffisamment bas pour protéger le circuit contre les dommages.

Principe clé : Le disjoncteur thermique doit être dimensionné pour protéger le maillon le plus faible du circuit, qui est généralement le câble de plus petite section.

Recommandation : Une règle pratique consiste à choisir un disjoncteur environ 15 à 20 % plus élevé que le courant continu prévu de l’appareil.

Comment tester un disjoncteur thermique ?

Pour vérifier si votre disjoncteur thermique fonctionne correctement, vous pouvez utiliser les fonctions intégrées de votre modèle.

Vérifier la LED : Votre disjoncteur thermique est équipé d’une LED intégrée. Lorsque le disjoncteur se déclenche à cause d’une surcharge ou d’un court-circuit, la LED s’allume, confirmant visuellement que le circuit est ouvert. Si le disjoncteur se déclenche et que la LED ne s’allume pas, cela indique un problème d’alimentation du côté entrée du disjoncteur.
Vérifier l’alimentation : Si la LED ne s’allume pas après un déclenchement, contrôlez votre coupe-batterie pour vous assurer qu’il est activé et vérifiez que la batterie est correctement connectée à l’entrée du disjoncteur. Le disjoncteur a besoin d’une alimentation pour allumer la LED, donc une LED éteinte peut être un diagnostic simple d’une perte de puissance.

Comment installer un disjoncteur thermique ?

Un disjoncteur thermique doit toujours être installé sur le pôle positif (+) du circuit que vous souhaitez protéger. L’emplacement le plus efficace est aussi proche que possible de la source d’alimentation (par exemple la batterie), afin de sécuriser toute la longueur du câble jusqu’à l’appareil.

Exemple :

Placez le disjoncteur sur le câble positif directement avant la borne d’entrée de l’onduleur.
Si le câble traverse le bateau, installez le disjoncteur près de la batterie afin de protéger l’ensemble du parcours du câble contre tout défaut potentiel.

Pourquoi la fonction « Ignition Protected » est-elle importante pour un bateau ?

La certification Ignition Protected ISO 8846 est une norme de sécurité essentielle pour tout composant électrique installé dans un espace clos où des vapeurs d’essence peuvent être présentes, comme un compartiment moteur. Cette certification garantit que le produit ne produira ni étincelle ni chaleur susceptible d’enflammer des gaz inflammables, réduisant ainsi considérablement le risque d’incendie ou d’explosion à bord.
