Borniers de distribution marine BAYWATT 450 A rouge et noir, avec quatre goujons M8 et capots transparents en polycarbonate

Bornier marine BAYWATT à quatre goujons sur base noire, présenté avec un bateau à moteur et un exemple de raccordement

Schéma des dimensions du bornier BAYWATT à quatre goujons M8 : longueur 200 mm, largeur 32 mm et hauteur 62 mm

Bornier BAYWATT 450 A avec capot retiré, montrant la barre épaisse en laiton nickelé, la base nylon et le capot PC

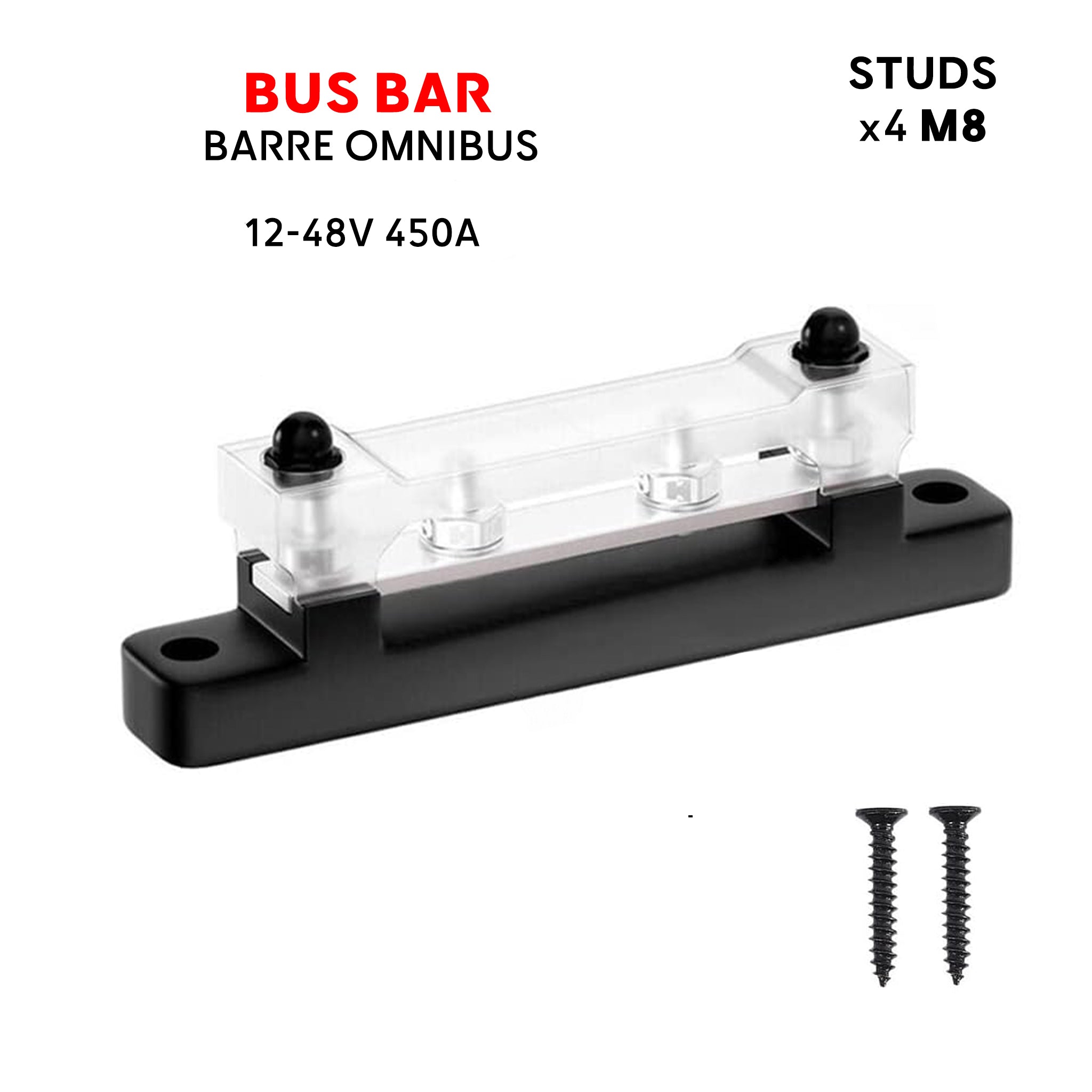

Bornier marine noir BAYWATT 450 A, 12–48 V CC, avec quatre goujons M8, capot polycarbonate transparent et vis de fixation

Busbar 4 Pôles M8, 12-48V 450A | Forte-Puissance

REF: BB4PM8

45.00€; 45.00€
Prix unitaire: par

Polarity: Black Black Red

Options de produit

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Description
Specification
COMMENT UTILISER
FAQ
TÉLÉCHARGEMENT

BAYWATT — Bornier de distribution marine 450 A

BAYWATT
450 A au total
12–48 V CC
4 goujons M8
Laiton nickelé
Capot PC
Rouge ou noir
Caractéristiques ↓

Créez un point de distribution robuste et accessible avec le bornier de distribution marine BAYWATT 450 A. Sa barre massive en laiton nickelé, ses quatre goujons M8 et sa base isolante en nylon permettent de regrouper les câbles de puissance de votre bateau : parc batteries, alimentation de convertisseur, raccordement de chargeur et distribution principale en courant continu.

Conçu pour les installations de 12 à 48 V CC, ce bornier relie les câbles sur une barre conductrice commune. Choisissez la version rouge pour la distribution du positif ou la version noire pour les retours négatifs, afin de faciliter le repérage et l'entretien du câblage.

Forte intensité et construction robuste pour le nautisme

Intensité nominale totale de 450 A pour la distribution de puissance en courant continu
Quatre goujons filetés M8 pour des cosses adaptées aux câbles de forte section
Barre épaisse en laiton nickelé : une construction massive pour les installations exigeantes
Conception marine associant un revêtement résistant à la corrosion et une base isolante en nylon
Capot transparent en polycarbonate (PC) inclus pour protéger les connexions et permettre leur inspection
Versions rouge et noire aux caractéristiques électriques identiques
Dimensions de 200 × 32 × 62 mm

Capot en polycarbonate : des connexions protégées et visibles

Le capot est fabriqué en polycarbonate (PC), un plastique technique robuste et résistant aux chocs. Il contribue à limiter les contacts accidentels avec les bornes tout en laissant les raccordements visibles. Amovible, il permet d'accéder aux quatre goujons M8 pour installer les câbles ou intervenir sur le bornier.

Barre massive en laiton nickeléLa barre épaisse relie les quatre goujons sur un conducteur commun. Le nickelage améliore la résistance à la corrosion dans les environnements marins humides.

Raccordements M8 accessiblesRegroupez les cosses correctement serties sur un point de distribution dédié plutôt que de multiplier les raccordements sur les bornes de batterie. Chaque câble reste accessible pour le contrôle et le remplacement.

Base isolante en nylonLa base soutient la barre conductrice et l'isole électriquement du support. Les trous de fixation à chaque extrémité permettent de fixer le bornier sur une surface adaptée.

Repérage du positif et du négatifLes bases rouge et noire facilitent l'identification des polarités lors du montage, du dépannage et des évolutions de l'installation.

Pour les parcs batteries et la distribution électrique principale

Ce bornier de puissance, également appelé barre omnibus, permet d'organiser les connexions entre parc batteries, départs protégés vers un convertisseur, chargeurs et tableaux de distribution. Son format à quatre goujons convient aux rénovations électriques et aux installations neuves à bord, ainsi qu'aux systèmes en courant continu correctement dimensionnés des camping-cars, vans et installations autonomes.

Les quatre goujons sont reliés électriquement. Utilisez deux borniers distincts pour le positif et le négatif. Les 450 A correspondent à la capacité totale du bornier, et non à celle de chaque goujon.

Voir les caractéristiques techniques ↓

Specification

Caractéristiques techniques du bornier marine 450 A

Paramètre	Caractéristique
Marque	BAYWATT
Références	BB4PM8 — Noir / BB4PM8R — Rouge
Tension	12–48 V CC
Intensité nominale	450 A au total
Connexions	4 goujons métriques M8 sur une barre conductrice commune
Conducteur	Laiton nickelé
Base	Nylon isolant — rouge ou noir
Capot	Inclus — polycarbonate (PC) transparent et amovible
Dimensions	200 × 32 × 62 mm
Fixation	Trous de fixation à chaque extrémité de la base

Présentation du produit ↑

COMMENT UTILISER

How to use :

Discover tips, tricks, and detailed instructions on using our product in our dedicated blog post. Learn about setup, operation, and optimization to get the most out of your purchase.

Link to the blog

FAQ

Frequently Asked Question

1. Pourquoi ce bornier convient-il à une installation marine ?

La barre massive en laiton nickelé, la base isolante en nylon et le capot PC associent robustesse, résistance à la corrosion et accessibilité des connexions. Installez le bornier dans un compartiment électrique abrité : le capot protège contre les contacts accidentels, mais ne constitue pas un boîtier étanche.

2. Les 450 A s'appliquent-ils à chaque borne ?

Non. 450 A est l'intensité nominale totale du bornier. Dimensionnez l'installation selon le courant réellement transporté par la barre et respectez cette limite pour l'ensemble.

3. Quelle couleur choisir ?

Le rouge sert habituellement à repérer la distribution du positif, et le noir les retours négatifs. Les deux versions ont les mêmes caractéristiques. Chaque bornier doit être réservé à une seule polarité.

4. Quelles cosses utiliser ?

Utilisez des cosses à œillet M8 adaptées à la section du câble et serties avec l'outil approprié. En milieu marin, des cosses en cuivre étamé avec une gaine thermorétractable en polyoléfine à colle sur le sertissage contribuent à limiter les infiltrations d'humidité.

5. Quelle section de câble prévoir ?

La section dépend de l'intensité réelle, de la longueur du câble, de la chute de tension admissible, de la température supportée par l'isolant et des conditions de pose. Un bornier de 450 A ne rend pas tous les câbles raccordés compatibles avec 450 A. Dimensionnez chaque câble et son fusible ou disjoncteur selon le circuit concerné.

6. Le bornier protège-t-il les circuits ?

Non. Il distribue le courant sans fusible ni disjoncteur intégré. Prévoyez une protection externe adaptée aux câbles d'alimentation et aux circuits raccordés.
