Kit relais étanche 5 broches avec diode (flyback) pour bateaux – IP67, 12V, 50/30A NO/NC, faisceau pré-câblé avec fusible

Le relais inverseur Baywatt est un kit relais étanche IP67 avec diode de roue libre intégrée, conçu pour les environnements marins humides, fortement exposés aux vibrations, et les systèmes de commande électroniques modernes. Cette version utilise un relais inverseur SPDT 5 broches (NO/NC) à capacité renforcée, avec un courant admissible jusqu’à 50A sur le contact NO, associé à un socle étanche pré-câblé, un porte-fusible en ligne étanche et une diode flyback (de suppression) intégrée pour protéger les électroniques de commande sensibles.

La diode flyback écrête le pic de tension inductif produit lorsque la bobine du relais est coupée, évitant les retours de tension et les rétro-injections vers le câblage de commande, les interrupteurs, les sorties de commande numériques, les drivers LED et d’autres interfaces électroniques basse intensité.

• Étanchéité prête pour le marine : relais IP67 + interface de socle étanche pour exposition aux embruns et à l’humidité.
• Suppression par diode flyback : écrête les pics de coupure de bobine et évite les retours de tension vers les électroniques sensibles.
• Logique inverseur forte intensité : NO 50A (87) / NC 30A (87a) pour commande ON standard ou circuits ON par défaut.
• Alimentation batterie protégée incluse : porte-fusible en ligne étanche préinstallé sur l’entrée d’alimentation.
• Faisceau pré-câblé : fils de puissance 12 AWG + fils de commande/masse 16 AWG pour un câblage propre et rapide.
• 5 fusibles inclus : 20A / 25A / 30A / 35A / 40A (format lame ATO/ATC).

Diode flyback intégrée (suppression de bobine)

Ce relais intègre une diode flyback (de suppression) directement sur la bobine. Sa fonction est d’éliminer les surtensions inductives à la coupure et d’empêcher le retour de tension vers le circuit de commande. Cette protection est requise lorsque le relais est piloté par des sorties électroniques modernes et des équipements de commande LED.

• Panneaux de commutation électroniques et boutons poussoirs
• Contrôleurs numériques, ECU et sorties logiques
• Drivers LED, variateurs et modules de commande
• Sorties de signal CAN / NMEA ou autres signaux basse intensité

En supprimant le retour inductif de bobine, la diode intégrée protège les électroniques sensibles, améliore la fiabilité du système et stabilise les installations LED et les systèmes pilotés électroniquement.

Applications marines typiques

Utilisez ce relais lorsqu’une commande basse intensité (panneau de barre, bouton poussoir, sortie contrôleur) doit piloter une charge plus élevée avec une protection correcte, sans exposer le circuit de commande aux retours inductifs.

• Éclairage LED de pont / projecteurs de barres de flèche / éclairage sous-marin
• Commande de klaxon / sirène depuis un panneau électronique
• Pompes de lavage, de vivier et pompes accessoires
• Extracteurs / ventilateurs
• Commutation d’alimentation accessoires depuis des systèmes de commande numériques ou électroniques

Comportement NO / NC – Fonction inverseur

• 87 (NO – Normalement Ouvert, 50A) : OFF par défaut, passe ON quand la bobine du relais est alimentée.
• 87a (NC – Normalement Fermé, 30A) : ON par défaut, passe OFF quand la bobine du relais est alimentée.

Le NO convient aux circuits standard « ON sur déclenchement ». Le NC convient aux logiques ON par défaut ou fail-safe, où la charge reste alimentée tant que le relais n’est pas excité.

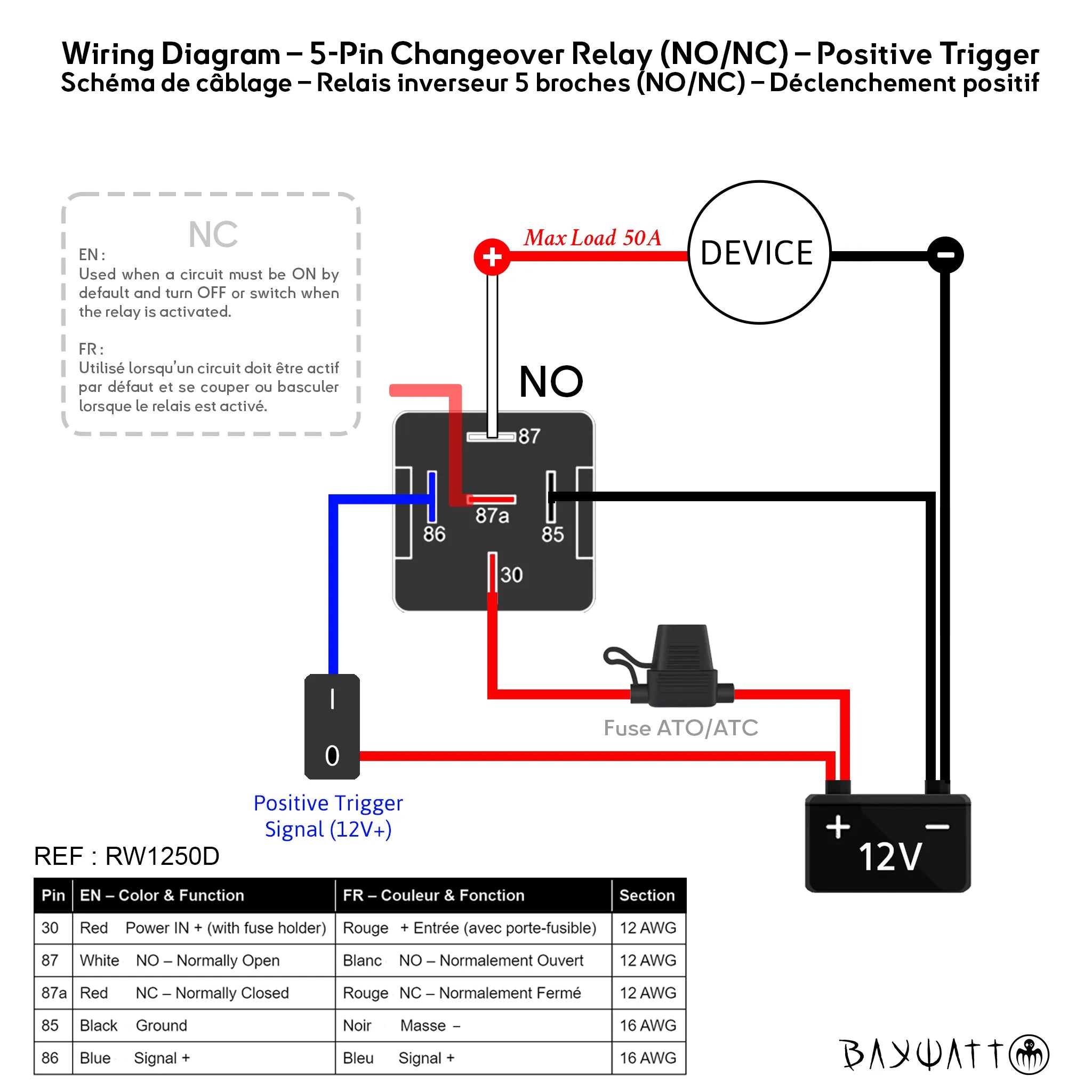

Brochage & couleurs des fils (RW1250D)

Polarité obligatoire (diode flyback) : appliquer +12V sur la broche 86 pour exciter la bobine et connecter la broche 85 au négatif batterie. Une inversion de polarité empêche le fonctionnement correct et peut endommager la diode de suppression.

Contenu du kit

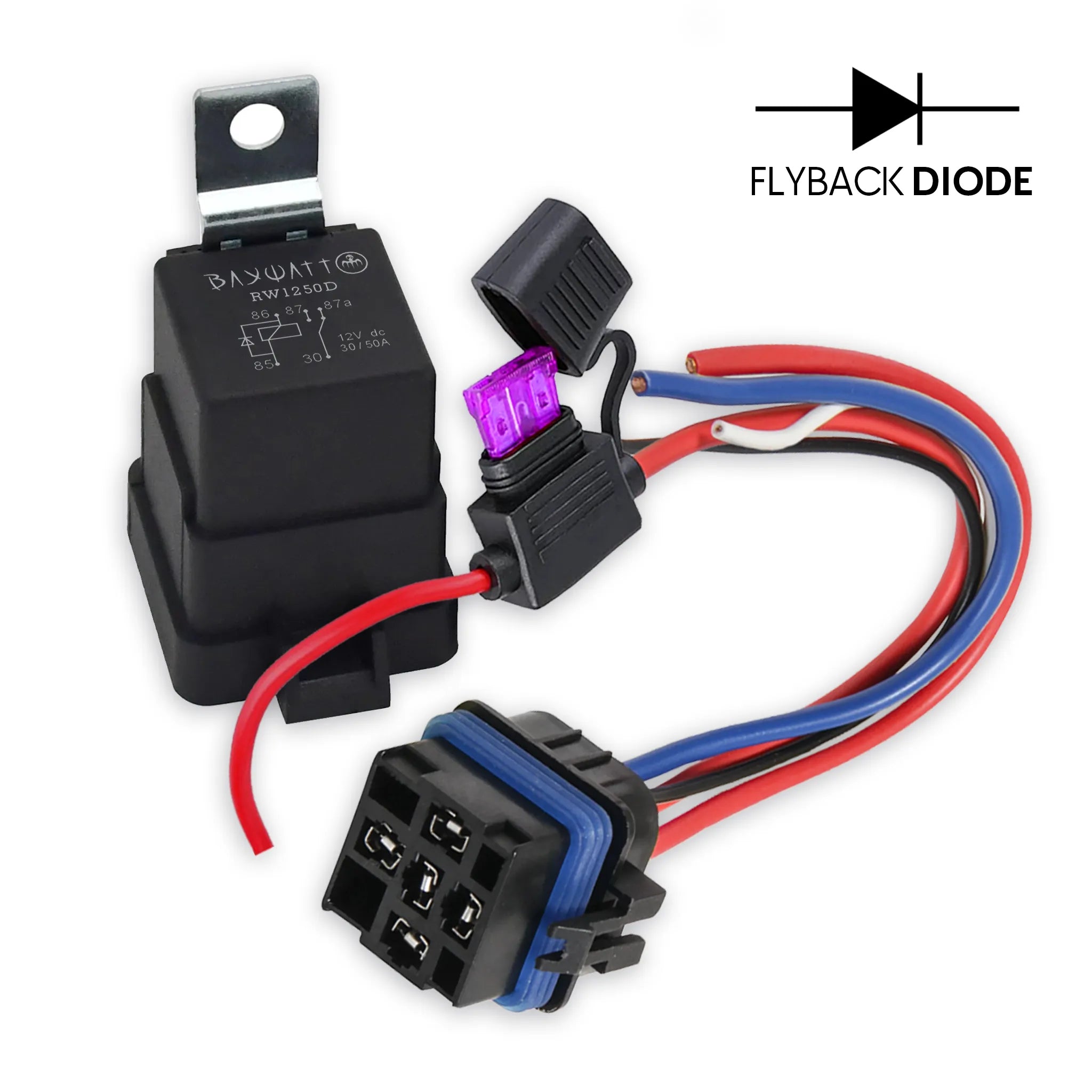

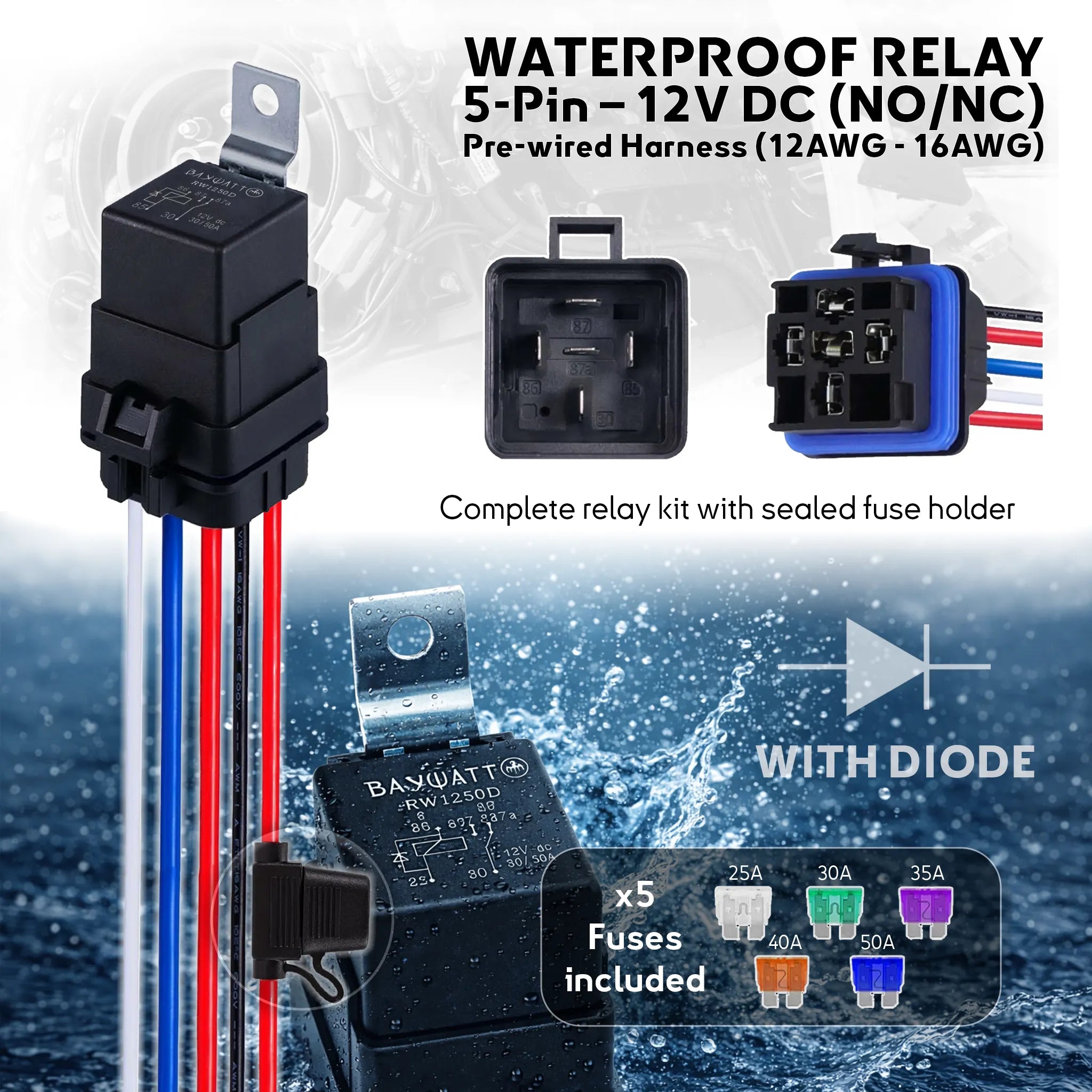

• 1× relais étanche IP67 5 broches avec diode flyback intégrée (inverseur SPDT, NO/NC)
• 1× socle étanche avec faisceau pré-câblé
• 1× porte-fusible en ligne étanche (préinstallé sur l’alimentation batterie)
• 5× fusibles lame : 20A / 25A / 30A / 35A / 40A
• Patte de fixation

Notes d’installation (câblage marine)

• Respecter la polarité de bobine (broches 85/86) en raison de la diode flyback intégrée.
• Sélectionner la valeur du fusible selon le courant de l’équipement et la section de câble, pas uniquement selon le courant max du relais.
• Placer l’alimentation fusible (broche 30) aussi près que possible de la source d’énergie.
• Pour des épissures résistantes à l’humidité, utiliser des connecteurs à sertir thermorétractables avec colle interne et un sertissage correct.
• Si non utilisée, isoler individuellement la broche 87a (NC).
