Kit relais étanche 5 broches pour bateaux – IP67, 12V, 40/30A NO/NC, faisceau pré-câblé avec fusible

Le relais inverseur Baywatt est un kit relais étanche IP67 conçu pour les environnements marins humides et fortement exposés aux vibrations. Il combine un relais inverseur SPDT 5 broches (NO/NC) avec un socle étanche pré-câblé et un porte-fusible en ligne étanche, afin de piloter des équipements à fort courant en toute sécurité sans faire passer le courant de puissance dans un petit interrupteur de tableau de bord.

• Étanchéité adaptée au marine : relais IP67 + interface de socle étanche pour exposition à l’humidité et aux projections.
• Véritable logique inverseur : NO 40A (87) / NC 30A (87a) pour une commande ON standard ou des circuits « ON par défaut ».
• Alimentation batterie protégée incluse : porte-fusible étanche en ligne déjà installé sur l’entrée d’alimentation.
• Faisceau pré-câblé : fils de puissance 12 AWG + fils de commande/masse 16 AWG pour un câblage rapide et propre.
• 5 fusibles inclus : 20A / 25A / 30A / 35A / 40A (format lame ATO/ATC).

Applications marines typiques

Utilisez ce relais lorsqu’une commande faible courant (panneau de barre, bouton poussoir, sortie contrôleur) doit piloter un équipement à courant plus élevé avec une protection adaptée.

• Éclairage de pont / projecteurs de barres de flèche / éclairage sous-marin
• Klaxon / sirène
• Pompes de lavage, vivier, pompes accessoires
• Extracteurs / ventilateurs
• Commutation d’alimentation accessoires (chemin de puissance distant et protégé)

NO / NC - Fonctionnement inverseur

• 87 (NO – Normalement Ouvert, 40A) : OFF par défaut, passe ON lorsque la bobine du relais est alimentée.
• 87a (NC – Normalement Fermé, 30A) : ON par défaut, passe OFF lorsque la bobine du relais est alimentée.

Ce fonctionnement convient aux circuits standards « ON sur déclenchement » (NO), mais aussi aux logiques « OFF sur déclenchement » (NC), par exemple en sécurité/fail-safe ou pour des charges ON par défaut.

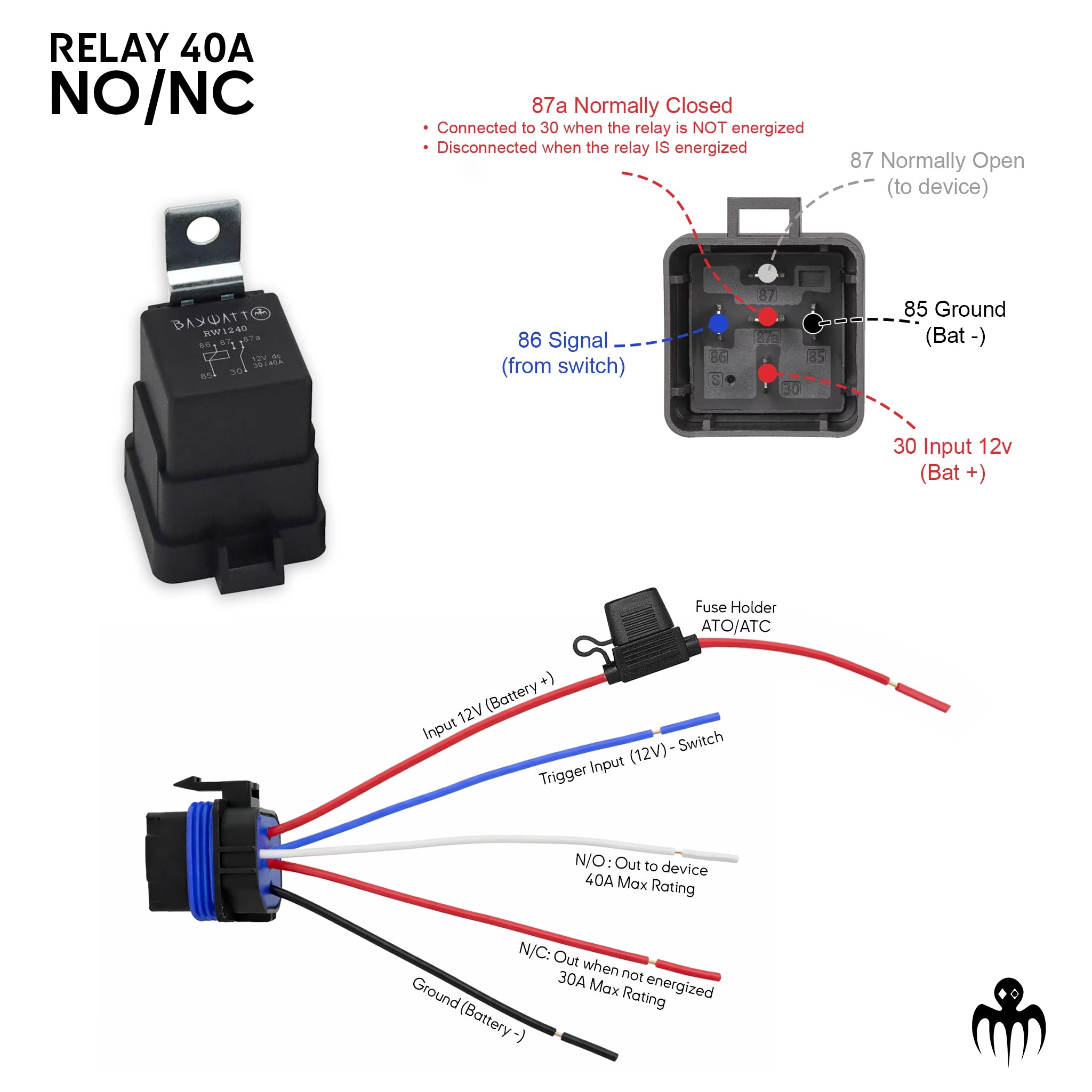

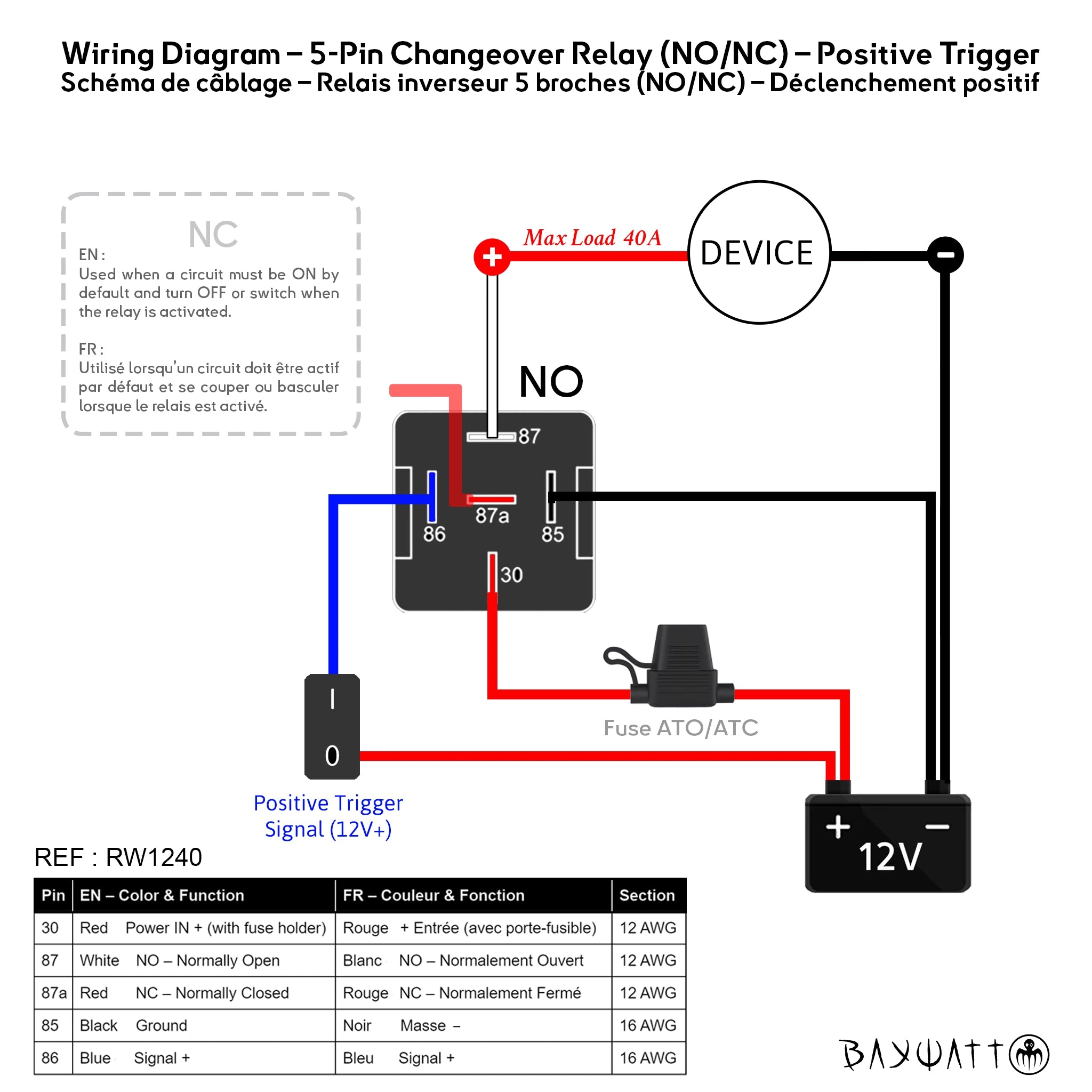

Brochage & couleurs des fils (RW1240)

Commande positive : appliquer +12V sur la broche 86 pour exciter la bobine du relais, et connecter la broche 85 au négatif batterie.

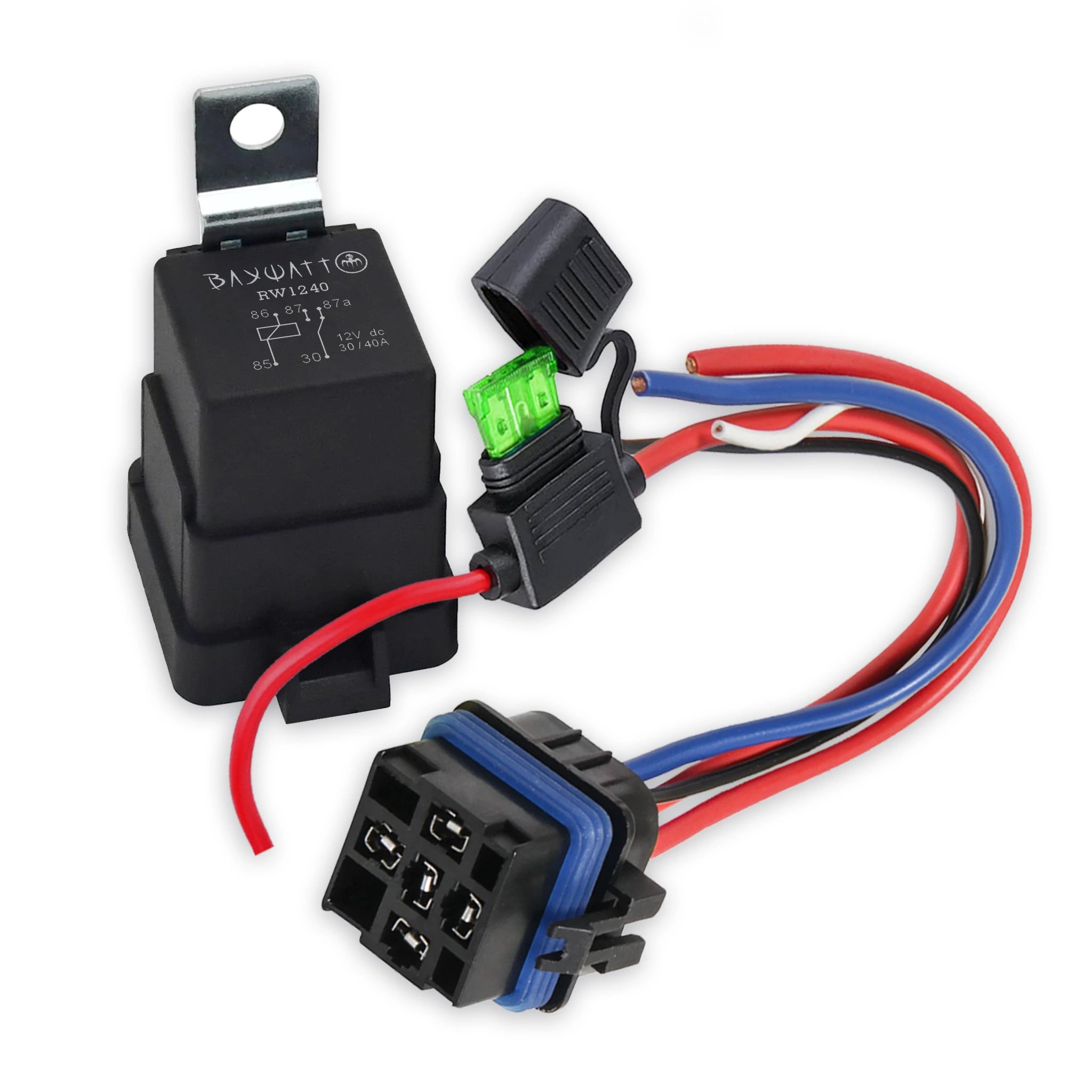

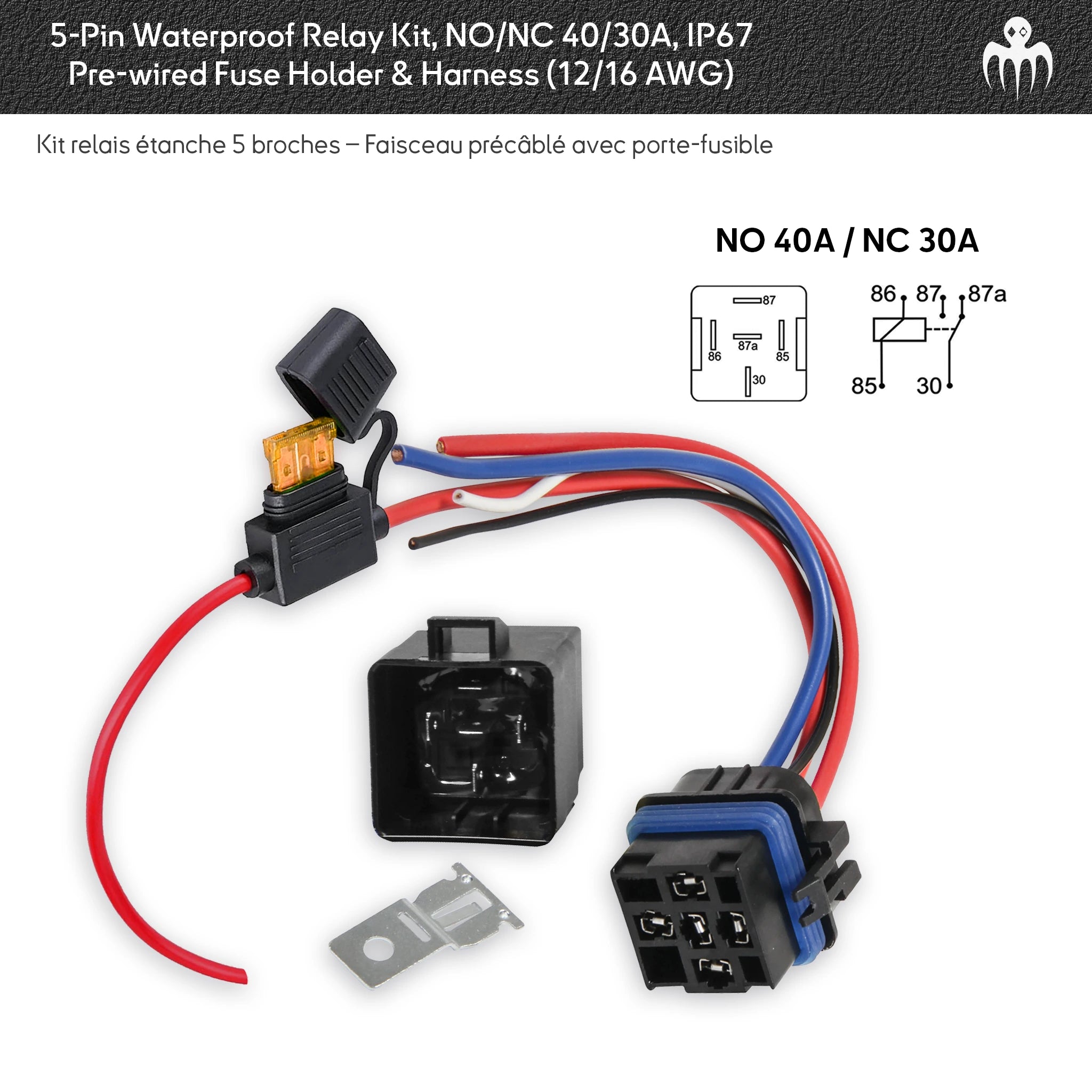

Contenu du kit

• 1× relais étanche IP67 5 broches (inverseur SPDT, NO/NC)
• 1× socle étanche avec faisceau pré-câblé
• 1× porte-fusible en ligne étanche (pré-installé sur l’alimentation batterie)
• 5× fusibles lame : 20A / 25A / 30A / 35A / 40A
• Patte de fixation (comme illustré)

Notes d’installation (câblage marine)

• Sélectionner la valeur du fusible selon l’équipement et la section de câble, pas « parce que le relais peut faire 40A ».
• Placer l’alimentation fusible (broche 30) au plus près possible de la source d’énergie.
• Pour une épissure de faisceau résistante à l’eau, utiliser des manchons à sertir thermorétractables avec colle interne et un sertissage correct.
• Le NC (87a) est optionnel : l’isoler si non utilisé.
