Kit relais étanche 5 broches pour bateaux – IP67, 12V, 50/30A NO/NC, faisceau pré-câblé avec fusible

Le relais inverseur Baywatt est un kit relais étanche IP67 conçu pour les environnements marins humides et fortement exposés aux vibrations. Cette version utilise un relais inverseur SPDT 5 broches (NO/NC) à capacité renforcée, avec un courant admissible jusqu’à 50A sur le contact NO, associé à un socle étanche pré-câblé et à un porte-fusible en ligne étanche. Il permet de piloter des équipements à fort courant en toute sécurité sans faire passer le courant de puissance dans un petit interrupteur de tableau de bord.

• Étanchéité adaptée au marine : relais IP67 + interface de socle étanche pour exposition aux embruns et à l’humidité.
• Logique inverseur forte intensité : NO 50A (87) / NC 30A (87a) pour une commande ON standard ou des circuits « ON par défaut ».
• Alimentation batterie protégée incluse : porte-fusible en ligne étanche préinstallé sur l’entrée d’alimentation.
• Faisceau pré-câblé : fils de puissance 12 AWG + fils de commande/masse 16 AWG pour un câblage rapide et propre.
• 5 fusibles inclus : 20A / 25A / 30A / 35A / 40A (format lame ATO/ATC).

Applications marines typiques

Utilisez ce relais lorsqu’une commande basse intensité (panneau de barre, bouton poussoir, sortie contrôleur) doit piloter un équipement à courant plus élevé avec une protection adaptée.

• Éclairage puissant de pont / projecteurs de barres de flèche / éclairage sous-marin
• Klaxon / sirène
• Pompes de lavage, vivier, pompes accessoires
• Extracteurs / ventilateurs
• Commutation d’alimentation d’accessoires (chemin de puissance à distance protégé)

NO / NC – Fonction inverseur

• 87 (NO – Normalement Ouvert, 50A) : OFF par défaut, passe ON lorsque la bobine du relais est alimentée.
• 87a (NC – Normalement Fermé, 30A) : ON par défaut, passe OFF lorsque la bobine du relais est alimentée.

Ce fonctionnement est utile pour les circuits standard « ON sur déclenchement » (NO), mais aussi pour les logiques « OFF sur déclenchement » (NC), par exemple en sécurité/fail-safe ou sur charges ON par défaut.

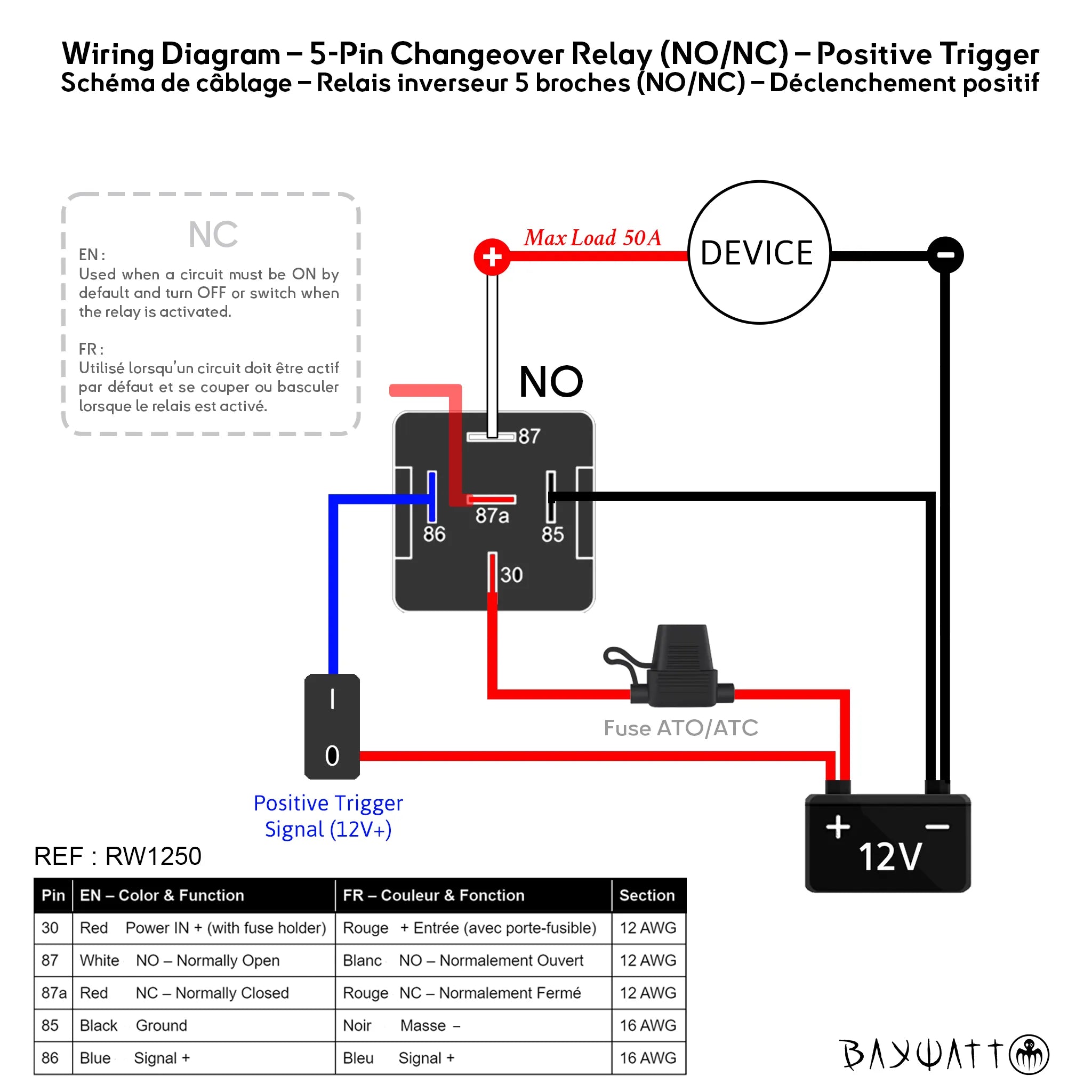

Brochage & couleurs des fils (RW1250)

Commande positive : appliquer +12V sur la borne 86 pour exciter la bobine du relais, et connecter la borne 85 au négatif batterie.

Contenu du kit

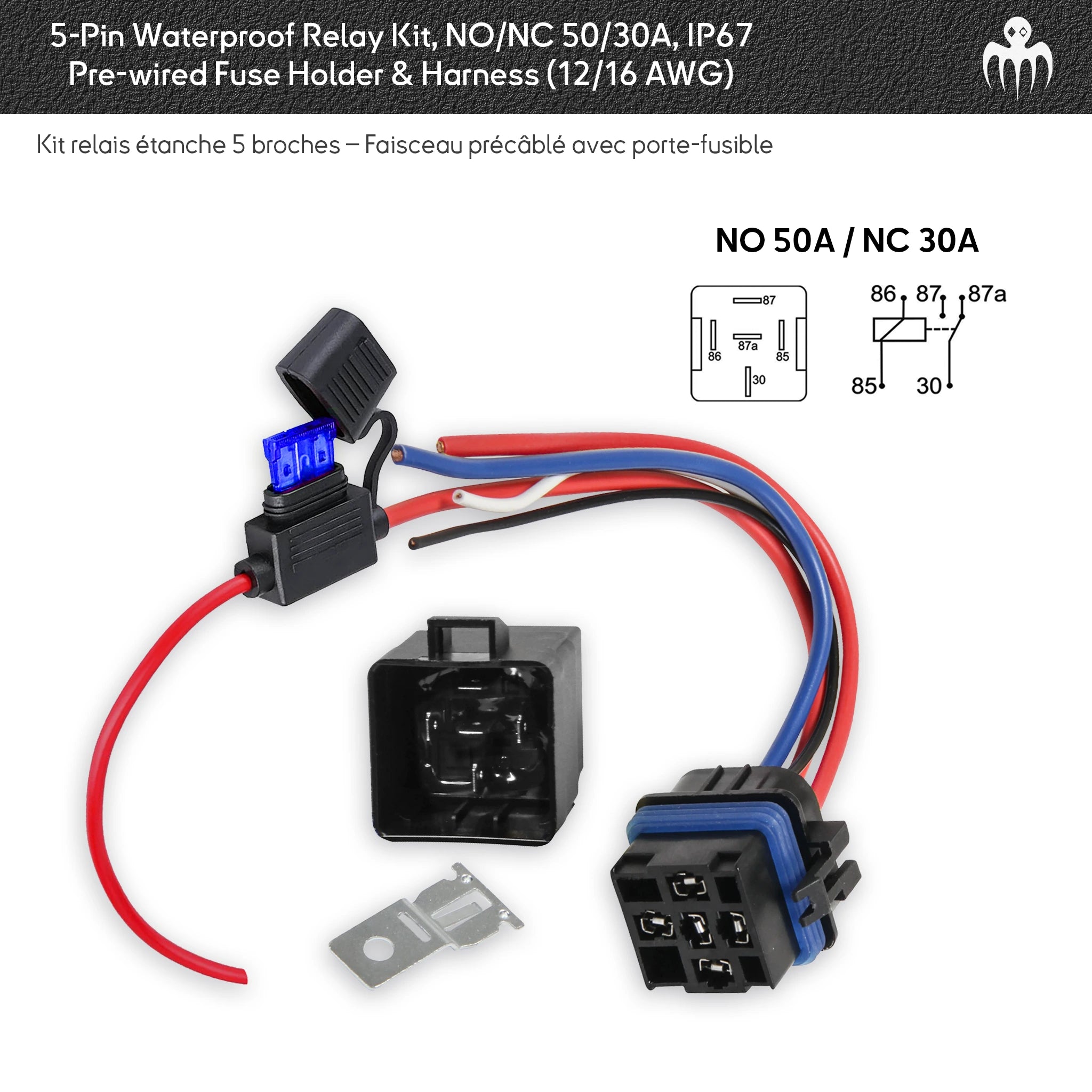

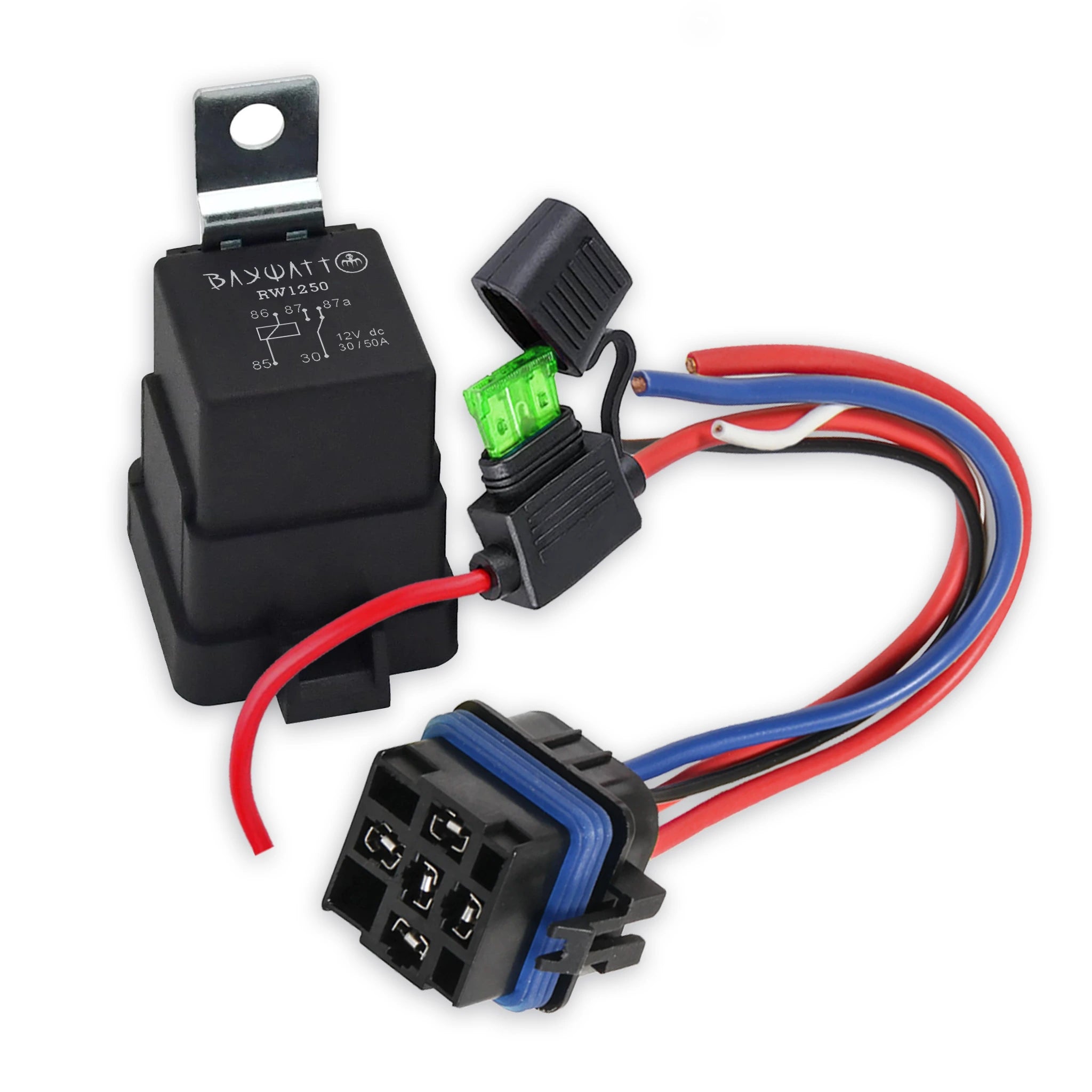

• 1× relais étanche IP67 5 broches (inverseur SPDT, NO/NC)
• 1× socle étanche avec faisceau pré-câblé
• 1× porte-fusible en ligne étanche (préinstallé sur l’alimentation batterie)
• 5× fusibles lame : 20A / 25A / 30A / 35A / 40A
• Patte de fixation (comme illustré)

Notes d’installation (câblage marine)

• Sélectionner la valeur du fusible selon l’équipement et la section de câble, pas uniquement parce que le relais peut commuter 50A.
• Garder l’alimentation protégée par fusible (broche 30) aussi proche que possible de la source d’alimentation.
• Pour des épissures résistantes à l’humidité, utiliser des manchons thermorétractables à colle interne et un sertissage correct.
• Le NC (87a) est optionnel : l’isoler si non utilisé.
