Guide Complet - Pompes de Cale et Accessoires Bateau 2025
Introduction : Pourquoi les Pompes de Cale sont Vitales pour Votre Sécurité
Avez-vous déjà vécu la panique d'un système de cale défaillant ? Les pompes de cale ne sont pas qu'un simple confort - elles représentent votre première ligne de défense. Une pompe de cale et ses accessoires constituent le système nerveux de votre bateau, protégeant votre embarcation contre les intrusions d'eau, assurant le bon fonctionnement des systèmes d'eau douce et de refroidissement, et garantissant des performances optimales.
Un bateau sans pompe de cale risque l'inondation lors de situations imprévisibles. Une pompe sans clapet anti-retour peut provoquer des reflux dangereux. Un système sans réservoir d'expansion approprié peut causer des défaillances prématurées. En choisissant les bons accessoires de pompe marine, vous n'achetez pas seulement du matériel - vous investissez dans votre sécurité sur l'eau, l'efficacité de vos systèmes et votre tranquillité d'esprit.
Obligations Réglementaires - Division 240 (France)
Avant de choisir votre équipement, il est essentiel de comprendre le cadre légal français. La Division 240, article 240-2.15, définit précisément les obligations selon la taille et la catégorie de votre bateau :
Tableau Récapitulatif des Exigences
| Catégorie |
Longueur |
Dispositif Requis |
Débit Minimal |
Particularités |
| D (abritée) |
< 6m |
Écope ou pompe portative |
Non défini |
Auto-videur accepté |
| C (côtière) |
6-8m |
Pompe électrique ou manuelle |
≥600 L/h (électrique) |
Pompe manuelle recommandée si habitable |
| C (côtière) |
> 8m |
Pompe manuelle fixe obligatoire |
≥0,5 L/manœuvre |
Accessible et opérationnelle |
| B (hauturière) |
> 8m |
Pompe électrique + manuelle fixe |
≥600 L/h + 0,5 L/manœuvre |
Commande depuis l'intérieur obligatoire |
| A (hauturière) |
> 12m |
Pompe électrique + manuelle accessible |
≥600 L/h |
Chaque compartiment doit pouvoir être asséché |
Points Clés Réglementaires
- Toute pompe doit être activable sans démontage, avec vannes accessibles
- Les pompes manuelles ne doivent pas être immergées ni exposer l'utilisateur
- Aspiration obligatoirement équipée d'une crépine démontable anti-corrosion
- Refoulement par passe-coque uniquement, jamais dans cockpit ou puits de pont
Types de Pompes de Cale : Comprendre pour Mieux Choisir
1. Pompes Électriques Immergées (Centrifuges)
Les pompes centrifuges représentent la solution la plus répandue sur les bateaux modernes. Leur moteur étanche entraîne une turbine qui aspire l'eau par le bas et l'expulse via un tuyau raccordé au passe-coque.
Avantages :
- Faible encombrement, installation aisée
- Fonctionnement silencieux
- Prix abordable et fiabilité éprouvée
Limites :
- Dépendance au circuit électrique
- Risque de surchauffe en fonctionnement à sec
- Moins efficace avec débris importants
2. Pompes Électriques Automatiques
L'évolution logique des pompes classiques intègre un système de déclenchement automatique via flotteur mécanique ou capteur électronique. Ces pompes se mettent en marche dès que l'eau atteint un niveau prédéfini.
Configuration possible :
- Modèle intégré : pompe + capteur en un bloc
- Modèle déporté : pompe classique + interrupteur de niveau externe

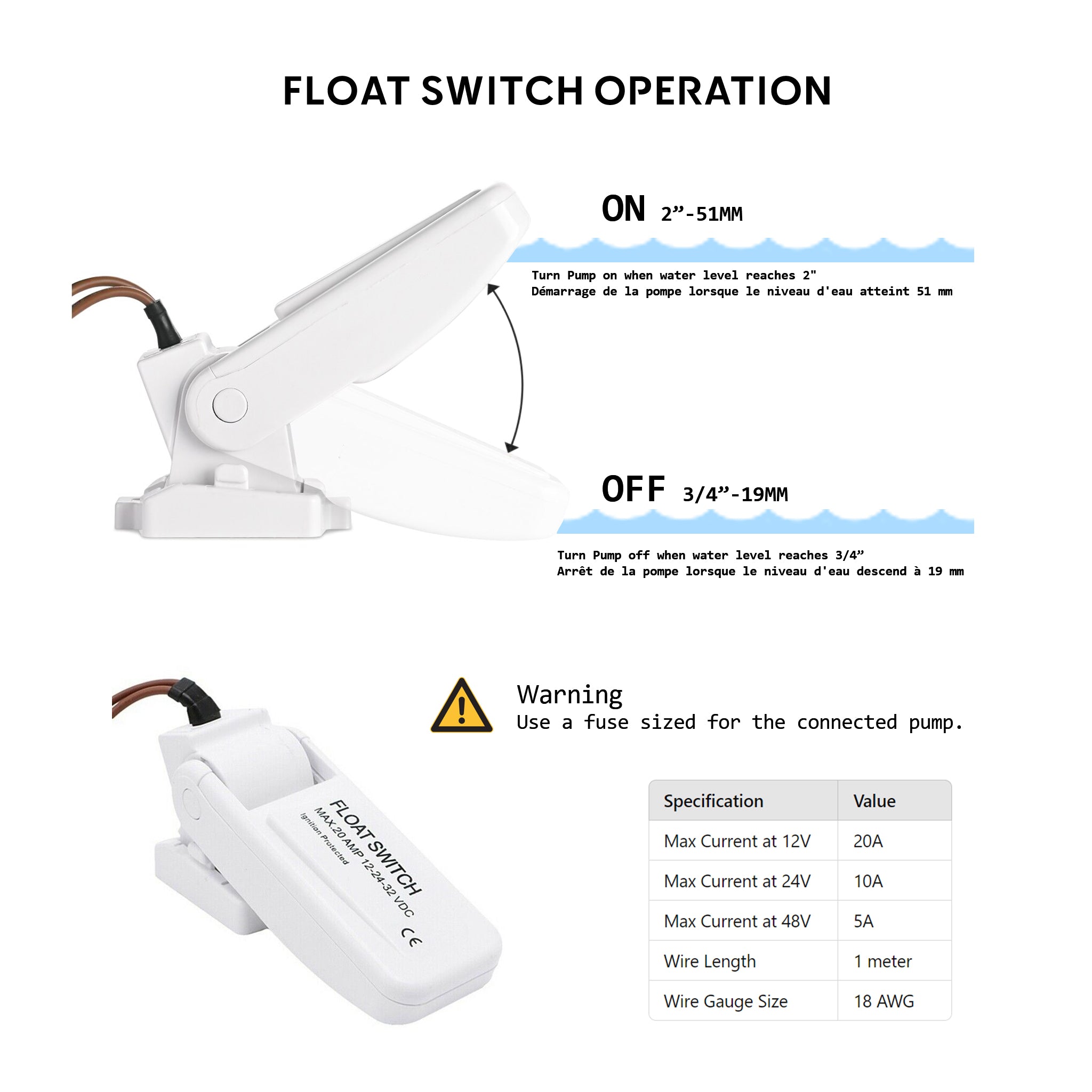

Interrupteur à flotteur pour pompe de cale - Cliquez pour agrandir
3. Pompes Manuelles Fixes
Obligatoires sur les bateaux de plus de 8 mètres en catégorie B et C, les pompes manuelles offrent une solution de secours indépendante de l'alimentation électrique. Elles fonctionnent par actionnement d'un levier ou d'une poignée à membrane.
Points forts :
- Autonomie totale (pas d'électricité requise)
- Débit élevé (souvent ≥0,5 L/coup)
- Conformité réglementaire garantie
4. Pompes à Diaphragme Auto-amorçantes
Ces pompes utilisent une membrane souple pour créer l'aspiration. Elles peuvent être installées hors d'eau et s'amorcent automatiquement.
Applications idéales :
- Installation dans un compartiment sec
- Systèmes nécessitant une forte hauteur de refoulement
- Pompage d'eaux légèrement chargées
Accessoires Indispensables pour Pompes de Cale
Interrupteurs à Flotteur - Le Cerveau de Votre Système
L'interrupteur flotteur transforme n'importe quelle pompe manuelle en système automatique. Compatible 12V et 24V, il supporte jusqu'à 20 ampères pour applications intensives.
Caractéristiques techniques :
- Fonctionnement automatique sans interrupteur séparé
- Déclenchement précis et fiable
- Installation simple en quelques minutes
Pompes Auto-amorçantes à Diaphragme
Pour les applications spécifiques nécessitant un transfert d'eau efficace, la pompe à diaphragme auto-amorçante offre :
- Débit de 3,8 L/min sous 35 PSI
- Alimentation 12V DC à faible consommation
- Interrupteur de pression interne pour fonctionnement automatique
Alarmes et Indicateurs Visuels
Buzzer LED Étanche IP67
En cas de conditions difficiles, l'alarme LED étanche assure une double signalisation visuelle et sonore même par gros temps.
Spécifications :
- Protection IP67 pour usage marin intensif
- Montage panneau 22mm standard
- Buzzer puissant avec LED rouge brillante
Panneaux de Contrôle Centralisés
Le panneau de contrôle avec alarme intégrée centralise la gestion de votre système de cale :
- Interrupteur 3 positions (Manuel/Arrêt/Auto)
- Alarme sonore en cas de niveau haut
- Compatibilité complète flotteurs et pompes
Diagramme de câblage panneau de contrôle et flotteur - Cliquez pour agrandir
Gamme Baywatt : Pompes Haute Performance
Pompes Manuelles : Puissance et Contrôle
Notre gamme de pompes manuelles 12V couvre tous les besoins, de 1100 GPH à 4700 GPH :
- Idéale pour petits bateaux nécessitant évacuation rapide en espaces restreints
- Base dégagement rapide pour maintenance facilitée
- Consommation optimisée 12V
- Moteur double étanchéité pour pompage moyen débit fiable
- Conception robuste pour usage intensif
- Excellent rapport performance/prix
- Conçue pour gros bateaux et fonctionnement continu
- Construction renforcée pour conditions extrêmes
- Débit soutenu même en charge
- Performance haute capacité avec base large pour stabilité maximale
- Évacuation gros volumes en conditions difficiles
- Référence pour applications professionnelles
Pompe Automatique 1100 GPH
La pompe automatique à flotteur intégré représente la solution "installer et naviguer" par excellence :
Caractéristiques Premium :
- Débit 1100 GPH (4160 L/h) réel
- Flotteur automatique intégré
- Efficacité énergétique 12V optimisée
- Base dégagement rapide pour entretien
Dimensionnement Selon Votre Bateau
Tableau de Recommandations par Longueur
| Longueur Bateau |
Catégorie |
Débit Minimum Recommandé |
Configuration Optimale |
| < 6m |
D |
500-750 GPH |
1 pompe électrique simple |
| 6-8m |
C |
750-1100 GPH |
1 pompe auto + 1 manuelle portable |
| 8-10m |
B/C |
1100-2000 GPH |
1 pompe auto + 1 manuelle fixe |
| 10-12m |
B |
2000-3000 GPH |
2 pompes électriques + 1 manuelle |
| > 12m |
A/B |
> 3000 GPH |
Système multiple + redondance |
Exemples Concrets de Configuration
Voilier 7,5m - Catégorie C :
- Pompe électrique auto 1100 GPH avec flotteur
- Pompe manuelle portable de secours
- Tuyau Ø19mm PVC armé
- Panneau 3 positions avec LED
Semi-rigide 6,2m - Catégorie C/D :
- Pompe électrique 800 GPH (commande manuelle)
- Installation coffre arrière bas
- Passe-coque tableau arrière surélevé
Vedette 10,8m - Catégorie B :
- Pompe principale 2000 GPH automatique
- Pompe secondaire 1100 GPH manuelle
- Pompe manuelle fixe cockpit/soute moteur
- Double flotteur (bas: pompe / haut: alarme)
- Panneau centralisé avec alarme LED
Installation Professionnelle : Schémas et Bonnes Pratiques
Câblage Électrique Sécurisé
Un câblage propre garantit fiabilité et sécurité. Respectez ces codes couleurs :
- 🔴 Rouge : + batterie (BAT+)
- ⚫ Noir : Masse (GND-)
- 🔵 Bleu : - pompe
- 🟤 Marron : + pompe (manuel)
- 🟢 Vert : Signal AUTO (flotteur bas)
- 🟡 Jaune : Signal alarme (flotteur haut)
Règles d'Or Installation
- Fusible obligatoire : 15-20A temporisé, au plus près de la batterie
- Connecteurs étanches : Gaines thermorétractables uniquement
- Câble marin étamé : Section 1,5 à 6 mm² selon intensité
- Étiquetage complet : Identifier chaque fil lors de l'installation
- Fixation sécurisée : Colliers inox résistants à l'humidité
Positionnement des Flotteurs
| Flotteur |
Fonction |
Position Recommandée |
| Bas (Start) |
Démarre pompe AUTO |
Point le plus bas de la cale |
| Haut (Alarme) |
Déclenche alarme |
3-5 cm au-dessus du flotteur bas |
Important : Vérifiez toujours le débattement libre du flotteur, évitez les zones de turbulence (proximité arbre moteur).
Raccordement Hydraulique
- Tuyau de refoulement : PVC armé intérieur lisse (Ø19-25mm selon pompe)
- Longueur minimale : Trajet le plus court possible
- Passe-coque : Au-dessus ligne de flottaison avec col de cygne
- Colliers : Inox 316 double serrage exclusivement
- Clapet anti-retour : Obligatoire si passe-coque parfois immergé
Entretien et Maintenance Préventive
Calendrier d'Entretien Recommandé
| Fréquence |
Actions à Réaliser |
| Avant chaque sortie |
Test visuel + déclenchement manuel |
| Port > 48h |
Test automatique (flotteur + alarme) |
| Tous les 2-3 mois |
Entretien standard complet |
| Avant hivernage |
Nettoyage approfondi + vérifications |
| Après gros temps |
Inspection rapide état cale |
Procédure de Test Complet
Test Pompe Manuelle
- Actionner à sec pour vérifier mouvement du levier
- Verser 5-10L eau dans cale, pomper et contrôler refoulement
- Inspecter joints et clapets (usure, souplesse)
Test Pompe Électrique
- Position interrupteur MANUAL
- Vérifier démarrage et écouter régularité moteur
- Contrôler jet sortie au passe-coque
- Mesurer consommation si ampèremètre disponible
Test Système Automatique
- Remplir lentement la cale (seau ou tuyau)
- Attendre déclenchement flotteur bas
- Si alarme présente, continuer pour tester flotteur haut
- Vérifier arrêt automatique après vidange
Pièces de Rechange Essentielles
Conservez toujours à bord :
- Fusibles temporisés de rechange (boîte étanche)
- Colliers inox 316 diverses tailles
- Connecteurs électriques étanches
- Pompe manuelle portable (backup)
- Flotteur universel de secours
Pourquoi Choisir Baywatt pour Vos Pompes de Cale ?
Engagement Qualité Marine
Chez Baywatt, chaque produit est conçu selon des standards maritimes professionnels :
- Durabilité Grade Marine : Matériaux résistants corrosion et embruns
- Accessoires Precision-Crafted : Usinage précis pour assemblages parfaits
- Tests Professionnels : Validation terrain par marins expérimentés
- Installation Simplifiée : Support technique et guides détaillés
- Expédition Rapide : Stockage France pour livraisons express
Innovation et Fiabilité
Nos pompes intègrent les dernières innovations :
- Turbines optimisées pour débits maximaux
- Moteurs basse consommation longue durée
- Flotteurs haute précision sans maintenance
- Boîtiers ABS renforcés anti-UV
- Garantie constructeur étendue
Maximiser les Performances de Votre Système
Que vous répariez votre installation existante ou conceviez un système complet, les bons accessoires font toute la différence. Nos produits sont conçus pour exceller là où d'autres systèmes échouent dans des conditions difficiles. Ils garantissent un fonctionnement fluide, préviennent les défaillances système et prolongent la durée de vie de votre installation marine.
Des simples flotteurs qui démarrent les pompes dès détection d'eau aux clapets anti-retour robustes qui se ferment instantanément en cas de reflux, chaque pièce contribue à maintenir votre bateau au sec et sécurisé. Fabriqués avec des matériaux haute qualité et un savoir-faire artisanal, ces composants fonctionnent de manière fiable même là où sel, vibrations et déferlantes poussent la plupart des équipements à leurs limites.
Tableaux de Référence Technique
Équivalences Débits GPH / L/h
| GPH (Gallons/Heure) |
L/h (Litres/Heure) |
L/min (Litres/Minute) |
| 500 |
1,890 |
31.5 |
| 750 |
2,840 |
47.3 |
| 1100 |
4,160 |
69.3 |
| 1500 |
5,680 |
94.6 |
| 2000 |
7,570 |
126.2 |
| 3000 |
11,360 |
189.3 |
| 4000 |
15,140 |
252.3 |
Sections Câbles Recommandées
| Intensité Pompe |
Section Minimale |
Section Recommandée |
Distance Max |
| < 5A |
1.5 mm² |
2.5 mm² |
8 m |
| 5-10A |
2.5 mm² |
4 mm² |
6 m |
| 10-15A |
4 mm² |
6 mm² |
4 m |
| 15-20A |
6 mm² |
10 mm² |
3 m |
Diamètres Tuyaux selon Débit
| Débit Pompe |
Diamètre Minimum |
Diamètre Optimal |
Type Recommandé |
| < 1500 GPH |
19 mm |
19 mm |
PVC armé souple |
| 1500-2500 GPH |
19 mm |
25 mm |
PVC armé souple |
| 2500-4000 GPH |
25 mm |
32 mm |
PVC armé ou rigide |
| > 4000 GPH |
32 mm |
38 mm |
PVC rigide + supports |
Diagnostic Pannes Courantes
Symptômes et Solutions
| Symptôme Observé |
Cause Probable |
Solution Recommandée |
| Bruit sans écoulement |
Turbine bloquée/crépine obstruée |
Nettoyer turbine et crépine |
| Alarme ne sonne pas |
Flotteur HS ou débranché |
Tester/remplacer flotteur |
| Pompe tourne sans s'arrêter |
Flotteur bloqué position haute |
Vérifier liberté mouvement |
| Débit très faible |
Tuyau pincé/encrassé |
Inspecter circuit hydraulique |
| Interrupteur ne répond pas |
Fusible grillé/connectique corrodée |
Vérifier fusible et connexions |
| Fonctionnement intermittent |
Alimentation insuffisante |
Contrôler tension batterie |
Configuration Exemple : Voilier Hauturier 12m
Système Complet Recommandé
Pompage Principal :
- Pompe automatique 2000 GPH - compartiment avant
- Pompe automatique 1500 GPH - compartiment moteur
- Pompe manuelle 3700 GPH - cockpit (fixe)
Contrôle et Surveillance :
- Panneau de commande double avec alarmes
- Flotteurs niveau bas (x2) + niveau haut (x2)
- Alarmes visuelles cockpit + carré
- Batterie dédiée pompes avec chargeur
Sécurité et Redondance :
- Pompe manuelle portable 1100 GPH
- Écope traditionnelle 5L
- Kit pièces de rechange complet
- Testeur électronique niveaux
Investissement Total Estimé
| Composant |
Prix Unitaire € |
Quantité |
Sous-total € |
| Pompe auto 1000 GPH |
26
|
1 |
26
|
| Pompe manuelle 2000 GPH |
41
|
1 |
41
|
| Pompe manuelle 3700 GPH |
55
|
1 |
55
|
| Panneaux contrôle |
19.20
|
2 |
38,40
|
| Flotteurs |
17
|
4 |
68
|
| Alarmes LED |
10,20
|
1
|
1
|
Cables et cosses
|
- |
- |
25
|
| Total Estimation |
|
|
≈ 250 € |
Conclusion : Investir dans votre sécurité
Les pompes de cale et leurs accessoires représentent bien plus qu'un équipement technique - ils constituent votre assurance vie sur l'eau. Un système bien conçu, correctement installé et régulièrement entretenu vous garantit :
- Sécurité maximale : Protection contre inondation et naufrage
- Conformité réglementaire : Respect des obligations Division 240
- Tranquillité d'esprit : Navigation sereine par tous temps
- Préservation du navire : Protection contre dégâts humidité et corrosion
- Valeur patrimoniale : Maintien valeur de revente de votre bateau
Chez Baywatt, nous comprenons que chaque navigateur a des besoins spécifiques. Notre gamme complète, de la simple pompe manuelle 1100 GPH aux systèmes automatiques 4700 GPH, en passant par tous les accessoires de contrôle et d'alarme, vous permet de composer exactement la solution adaptée à votre bateau et à votre navigation.
Ne laissez jamais le hasard compromettre votre sécurité. Investissez dans un système de pompage de cale professionnel Baywatt - parce que sur l'eau, on n'a jamais deux fois la même chance.
Naviguez en sécurité. Naviguez avec Baywatt.
Pour des conseils personnalisés sur le choix de votre système de pompe de cale, contactez nos experts techniques Baywatt. Nous vous accompagnons de la conception à l'installation pour une sécurité optimale sur l'eau.
