Panneau de commande étanche pour pompe de cale 12/24V avec interrupteur à bascule Auto-Off-Manuel, voyant LED et disjoncteur 10A intégré

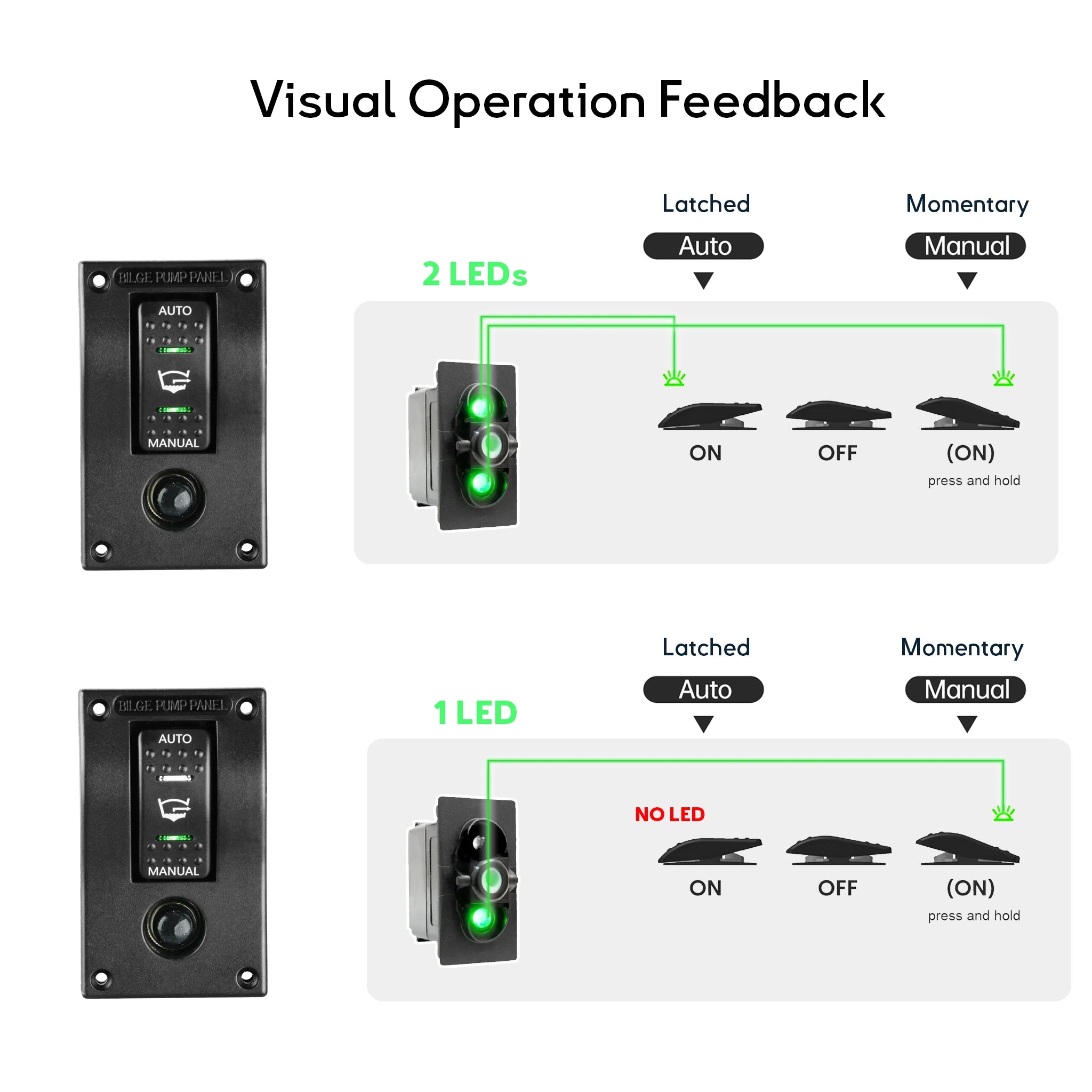

Bilge Pump Panel - With 1 or 2 led indicator light. Pick the one according to your boating style. do you leave the bilge pump on at anchor? if you don't pick 2 leds

Vue arrière du panneau interrupteur pompe de cale avec câblage préinstallé, bornes à vis, disjoncteur réarmable et LED intégrées pour bateau 12/24V

Schéma de branchement du panneau de pompe de cale Baywatt série RSP, avec témoin LED, interrupteur à flotteur, batterie et pompe de cale manuelle installés dans la coque d’un bateau.

Panneau Pompe de Cale 12/24V | Commande Auto/Off/Manuel

REF: RSP-BPPM-1

16.11€; 16.11€
Prix unitaire: par

Feature: Auto + Manual (2 leds) - Standard Version Auto + Manual (2 leds) - Standard Version Auto + Manual (1 led only) - No led on Auto

Options de produit

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Description
Specification
How to use
FAQ
Download

BAYWATT Panneau de commande de pompe de cale 3 voies — Auto / Off / Manuel | 12V / 24V

BAYWATT
12V / 24V DC
AUTO / OFF / (MANUEL)
1 LED ou 2 LED
Disjoncteur 10A
Panneau IP65
Pré-câblé
Voir les caractéristiques ↓

Le panneau de commande de pompe de cale 3 voies BAYWATT permet de contrôler une installation de pompe de cale 12V ou 24V depuis un seul panneau compact avec les fonctions Auto / Off / Manuel.

La position AUTO est maintenue afin de laisser le flotteur commander automatiquement la pompe de cale, tandis que la position MANUEL est momentanée : la pompe fonctionne uniquement pendant que l'interrupteur est maintenu.

Deux configurations LED sont disponibles : 2 LED pour indiquer les modes Auto et Manuel, ou une version 1 LED avec indication uniquement en mode Manuel. Cette dernière est particulièrement pratique lorsque le mode AUTO reste armé en permanence, sans laisser de voyant visible sur le tableau de bord.

Vous réalisez une installation complète de pompe de cale ? Associez ce panneau à notre pompe de cale 12V 3700 GPH pour créer un système d'évacuation haute capacité avec commande Auto / Off / Manuel depuis le tableau de bord.

Points forts & caractéristiques principales

Une commande dédiée pour le fonctionnement automatique et manuel de votre pompe de cale. Choisissez la configuration LED correspondant à votre utilisation : retour visuel Auto + Manuel, ou indication Manuel uniquement pour conserver un tableau de bord éteint lorsque le bateau est laissé sans surveillance.

Interrupteur 3 positions — AUTO / OFF / (MANUEL)
Position AUTO maintenue pour fonctionnement via un flotteur
Position MANUEL à retour par ressort — la pompe fonctionne uniquement pendant l'appui
Choix entre version 1 LED et version 2 LED
Disjoncteur thermique réarmable 10A
Compatible 12V / 24V DC
Protection IP65 du panneau pour installation marine
Construction en ABS résistant aux UV
Conception pré-câblée pour simplifier l'installation
Livré avec joint de montage et visserie

Fonctionnement du mode AUTO : sélectionner AUTO ne signifie pas que la pompe tourne en permanence. Le circuit automatique reste armé et le flotteur déclenche la pompe uniquement lorsque cela est nécessaire.

Choisissez votre retour visuel LED

Les deux versions utilisent exactement la même commande Auto / Off / Manuel momentané. Seule l'indication lumineuse change.

Version 2 LED — Indication Auto + Manuel

AUTO : voyant Auto allumé
OFF : voyants éteints
MANUEL : voyant Manuel allumé pendant l'appui
Visualisation immédiate du mode de fonctionnement sélectionné

Idéal pour les utilisateurs qui souhaitent vérifier d'un coup d'œil que le circuit automatique de pompe de cale est bien armé.

Version 1 LED — Indication Manuel uniquement

AUTO : aucun voyant allumé
OFF : voyant éteint
MANUEL : voyant allumé pendant l'appui
Le système automatique reste actif sans éclairage permanent du tableau de bord

Idéal lorsque le bateau reste au port, au mouillage ou à l'ancre. Le mode AUTO peut rester sélectionné sans laisser de voyant allumé en permanence.

Sur la version 1 LED, le mode AUTO reste parfaitement actif — seul le voyant reste éteint. La LED est réservée au fonctionnement MANUEL et s'allume uniquement lorsque la pompe est volontairement activée depuis le tableau de bord.

Commande Auto / Off / Manuel de la pompe de cale

AUTO — Position maintenue Laissez l'interrupteur en position AUTO et le flotteur peut automatiquement déclencher la pompe de cale lorsque le niveau d'eau augmente.

OFF — Position centrale Désactive les commandes automatique et manuelle lorsque le système de pompe de cale ne doit pas fonctionner.

MANUEL — Momentané Maintenez l'interrupteur en position MANUEL pour activer immédiatement la pompe. Lorsque vous relâchez l'interrupteur, il revient automatiquement en position OFF.

Disjoncteur réarmable 10A La protection thermique à réarmement manuel permet de rétablir le circuit après déclenchement sans remplacer de fusible.

Pourquoi choisir la version 1 LED ?

Une pompe de cale est fréquemment laissée en mode AUTO lorsque le bateau est sans surveillance, afin que le flotteur puisse déclencher automatiquement la pompe en cas de montée du niveau d'eau.

Sur un panneau avec indication permanente du mode AUTO, cela signifie qu'un voyant peut rester allumé en continu lorsque le bateau est au port, au mouillage ou à l'ancre.

La version BAYWATT 1 LED conserve intégralement la fonction automatique mais supprime cette indication permanente. Le tableau de bord reste ainsi éteint jusqu'à l'utilisation volontaire du mode MANUEL.

Vous souhaitez également une alarme sonore ? Pour les installations nécessitant un avertissement audible lorsque le système de cale fonctionne, découvrez notre panneau de commande de pompe de cale avec alarme sonore .

Conçu pour les systèmes de pompe de cale marine

Pompes de cale & flotteurs

Pompes de cale 12V
Pompes de cale 24V
Interrupteurs à flotteur mécaniques
Détecteurs automatiques électroniques
Installations de cale automatiques et manuelles

Installation sur tableau de bord

Consoles centrales
Semi-rigides et annexes
Voiliers
Bateaux à moteur
Yachts
Bateaux professionnels
Rénovation de tableaux électriques marins

Pré-câblé pour faciliter l'installation

Le panneau est livré pré-câblé, réduisant le travail de raccordement derrière le tableau de bord et facilitant la connexion de l'alimentation, de la pompe de cale et du circuit automatique commandé par flotteur.

Si vous réalisez une installation complète plutôt que de remplacer uniquement le panneau de commande, notre pompe de cale marine 12V 3700 GPH peut être associée à un flotteur adapté afin d'obtenir un fonctionnement automatique et manuel.

Connexions typiques : positif batterie, masse, circuit automatique / flotteur et circuit manuel de la pompe. Respectez toujours le schéma de câblage fourni avec le panneau et dimensionnez les câbles en fonction de la consommation de la pompe et de la longueur du circuit.

Voir les caractéristiques techniques ↓

Gardez votre pompe de cale prête à fonctionner lorsque le bateau est sans surveillance avec la commande BAYWATT Auto / Off / Manuel.

Specification

Caractéristiques techniques du panneau de pompe de cale BAYWATT

BAYWATT
AUTO / OFF / (MANUEL)
1 LED / 2 LED
Disjoncteur 10A
12V / 24V
IP65
Présentation du produit ↑

Paramètre	Caractéristique	Informations
Type de produit	Panneau de commande de pompe de cale 3 voies BAYWATT	Commande automatique et manuelle
Fonction de l'interrupteur	ON-OFF-(ON)	AUTO maintenu / OFF / MANUEL momentané
Tension système	12V / 24V DC	Installations électriques marines DC
Intensité nominale de l'interrupteur	20A @ 12V DC / 10A @ 24V DC	Intensité maximale des contacts du rocker
Disjoncteur intégré	Disjoncteur thermique réarmable 10A	Protection contre les surcharges à réarmement manuel
Version 2 LED	Indication Auto + Manuel	Retour visuel en modes AUTO et MANUEL
Version 1 LED	Indication Manuel uniquement	Le mode AUTO reste actif sans voyant permanent
Mode automatique	Maintenu	Prévu pour une commande par flotteur
Mode manuel	Momentané / retour par ressort	La pompe fonctionne uniquement pendant l'appui
Matériau du panneau	ABS résistant aux UV	Conçu pour installation sur tableau de bord marin
Indice de protection	IP65 — panneau	Adapté aux environnements marins exposés aux éclaboussures
Dimensions du panneau	100 × 60 mm / 3,94 × 2,36 in	Format compact pour tableau de bord
Découpe de montage	82 × 42 mm / 3,23 × 1,65 in	Vérifier les dimensions avant découpe
Entraxe des fixations	87 × 47 mm / 3,43 × 1,85 in	Fixation en quatre points
Installation	Pré-câblé	Réduit le travail de raccordement derrière le tableau de bord
Contenu	Panneau, disjoncteur 10A, joint et visserie	Prêt pour installation

Comparatif panneau de pompe de cale 1 LED / 2 LED

Position	Version 2 LED	Version 1 LED
AUTO	Voyant Auto allumé	Aucun voyant
OFF	Voyants éteints	Voyant éteint
MANUEL	Voyant Manuel allumé pendant l'appui	Voyant Manuel allumé pendant l'appui
Utilisation recommandée	Visibilité maximale de l'état du système	Mode AUTO actif sans éclairage permanent du tableau de bord

Installation : la pompe de cale et le câblage doivent être correctement dimensionnés en fonction de l'installation. Ne dépassez pas la capacité du disjoncteur intégré de 10A.

Complétez votre installation de pompe de cale

Pompe de cale 12V 3700 GPH Vous avez également besoin de la pompe ? Découvrez notre pompe de cale 12V 3700 GPH pour les installations marines nécessitant un débit d'évacuation élevé.

Panneau de cale avec alarme sonore Vous préférez également être averti par un signal sonore ? Découvrez notre panneau de commande de pompe de cale avec alarme sonore pour les installations nécessitant un avertissement audible supplémentaire.

Panneaux électriques multi-circuits Pour commander pompes, éclairages et autres équipements marins, découvrez également les panneaux à interrupteurs rocker BAYWATT série RSP pour la gestion complète des circuits du tableau de bord.

Retour à la présentation du produit ↑

Choisissez l'indication lumineuse adaptée à votre façon d'utiliser votre bateau avec BAYWATT.
