ATR1224 - Relais temporisé Bi-TeNSION
Relais temporisé réglable 12/24V - 30A en 12V - Temporisation à l'enclenchement / à la coupure de 0,5 seconde à 6 heures
Un relais temporisateur réglable pour installations 12V et 24V CC, conçu pour retarder l'ouverture ou la fermeture de ses contacts. Choisissez une temporisation à l'enclenchement ou à la coupure de 0,5 seconde à 6 heures, jusqu'à 30A en 12V et 15A en 24V.

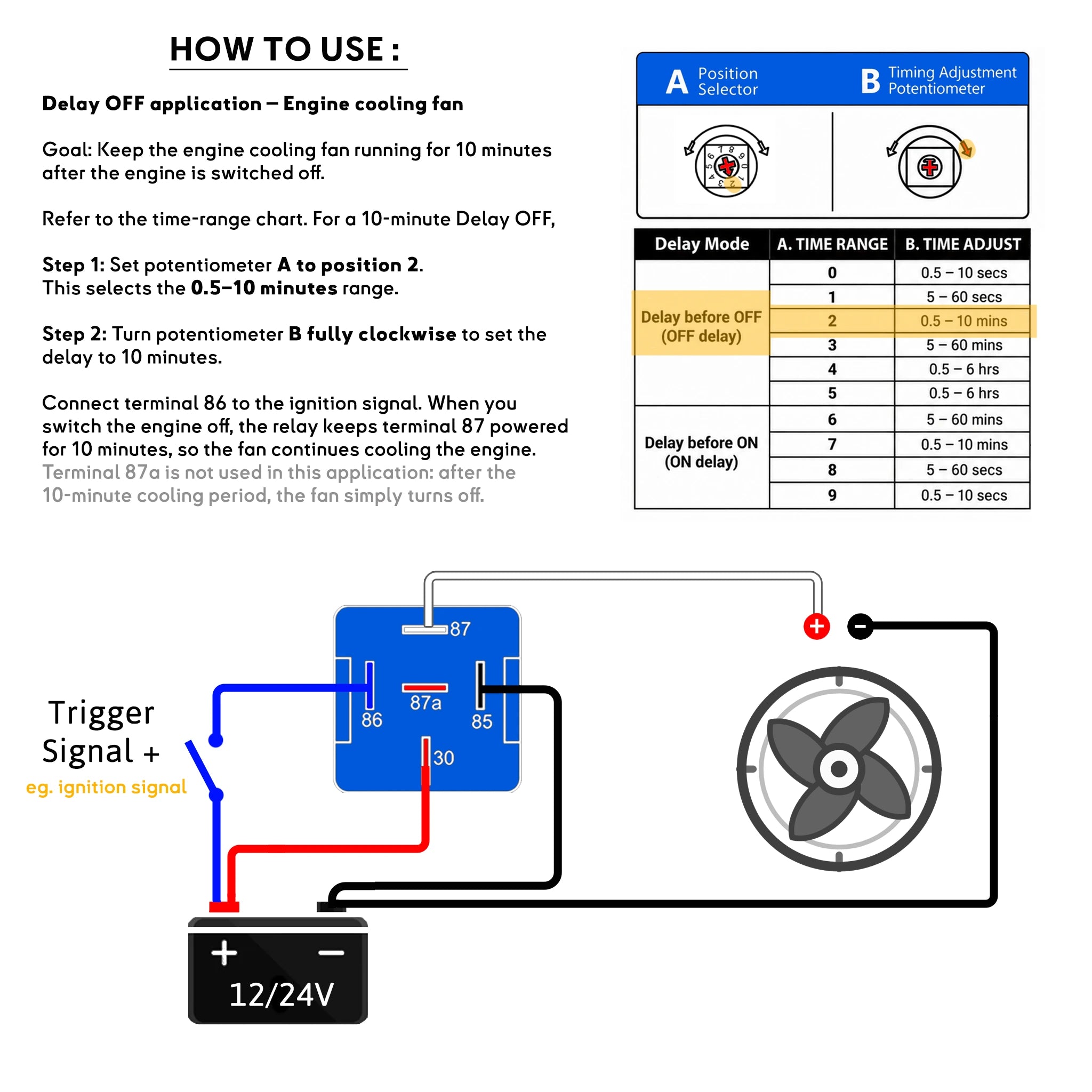

Comment régler 10 minutes de temporisation à la coupure
Réglage simple et précis
1. Placez A sur la position 2. Vous sélectionnez une temporisation à la coupure sur la plage de 0,5 à 10 minutes.
2. Tournez B à fond dans le sens horaire. Le retardement est réglé sur environ 10 minutes.
3. Raccordez le ventilateur sur la borne 87. Branchez la borne 30 sur un positif permanent protégé par fusible, 85 à la masse et 86 sur le signal positif après contact.
À l'arrêt du moteur, le signal de commande disparaît mais le relais maintient le ventilateur alimenté pendant 10 minutes. La borne 87a n'est pas utilisée dans cette application.
Qu'est-ce que ce relais temporisé 12/24V ?

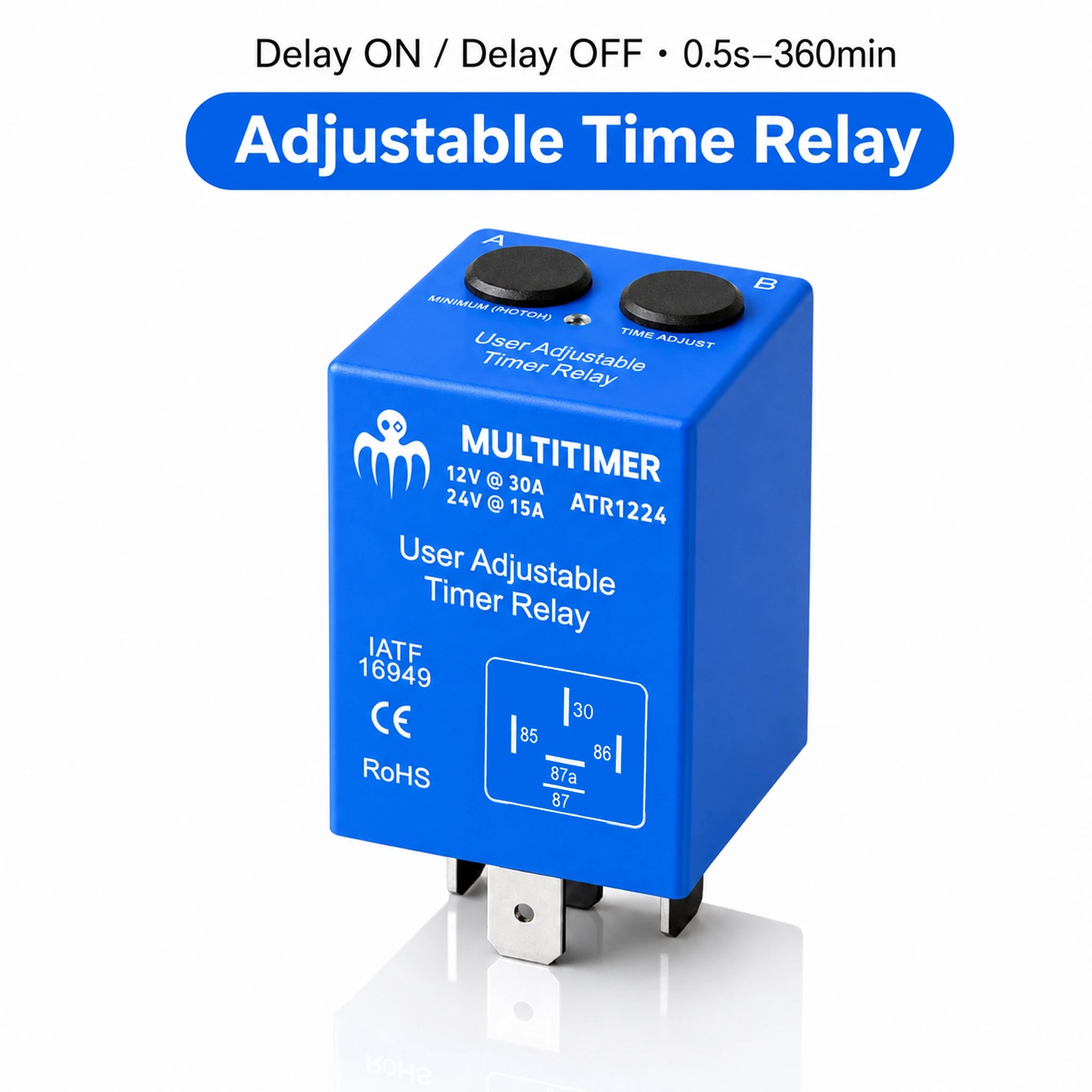

BAYWATT ATR1224 est un relais temporisé réglable 12/24V au format compact automobile 5 broches SPDT. Ce relais de temporisation associe un inverseur de puissance et un temporisateur électronique ajustable : vous paramétrez le temps d'attente avant l'alimentation d'une charge ou le maintien de cette charge après disparition du signal de déclenchement.
Également appelé relais tempo, relais temporisateur, commutateur temporisé ou relais à retardement, il remplace deux références séparées. Le mode à la coupure est aussi recherché sous le terme temporisation au déclenchement. Un seul relais multitension fonctionne sur une installation 12V ou 24V : 30A en 12V et 15A en 24V.

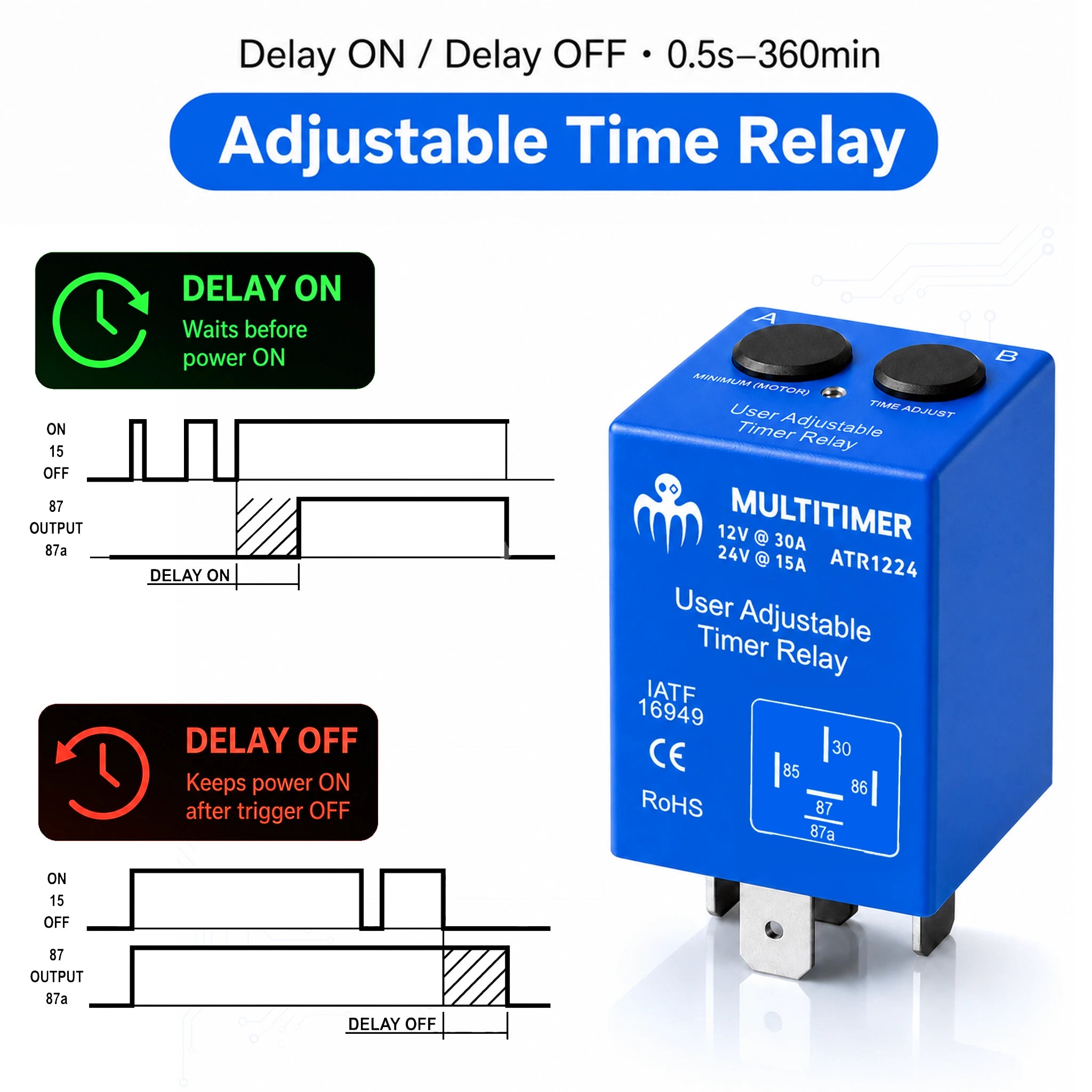

Comment fonctionne la temporisation réglable ?
Temporisation à la coupure : la charge reste alimentée après le signal
Quand la borne 86 reçoit un signal positif, la borne 87 alimente immédiatement la charge. Lorsque ce signal disparaît, le temporisateur démarre. La borne 87 reste alimentée pendant le temps réglé, puis se coupe.
Signal ON - 87 ON - signal OFF - délai réglé - 87 OFF
Temporisation à l'enclenchement : attente avant alimentation
Quand la borne 86 reçoit un signal positif, le retardement démarre. La borne 87 reste inactive pendant le délai choisi, puis alimente la charge lorsque le temporisateur arrive à son terme.
Signal ON - délai réglé - 87 ON

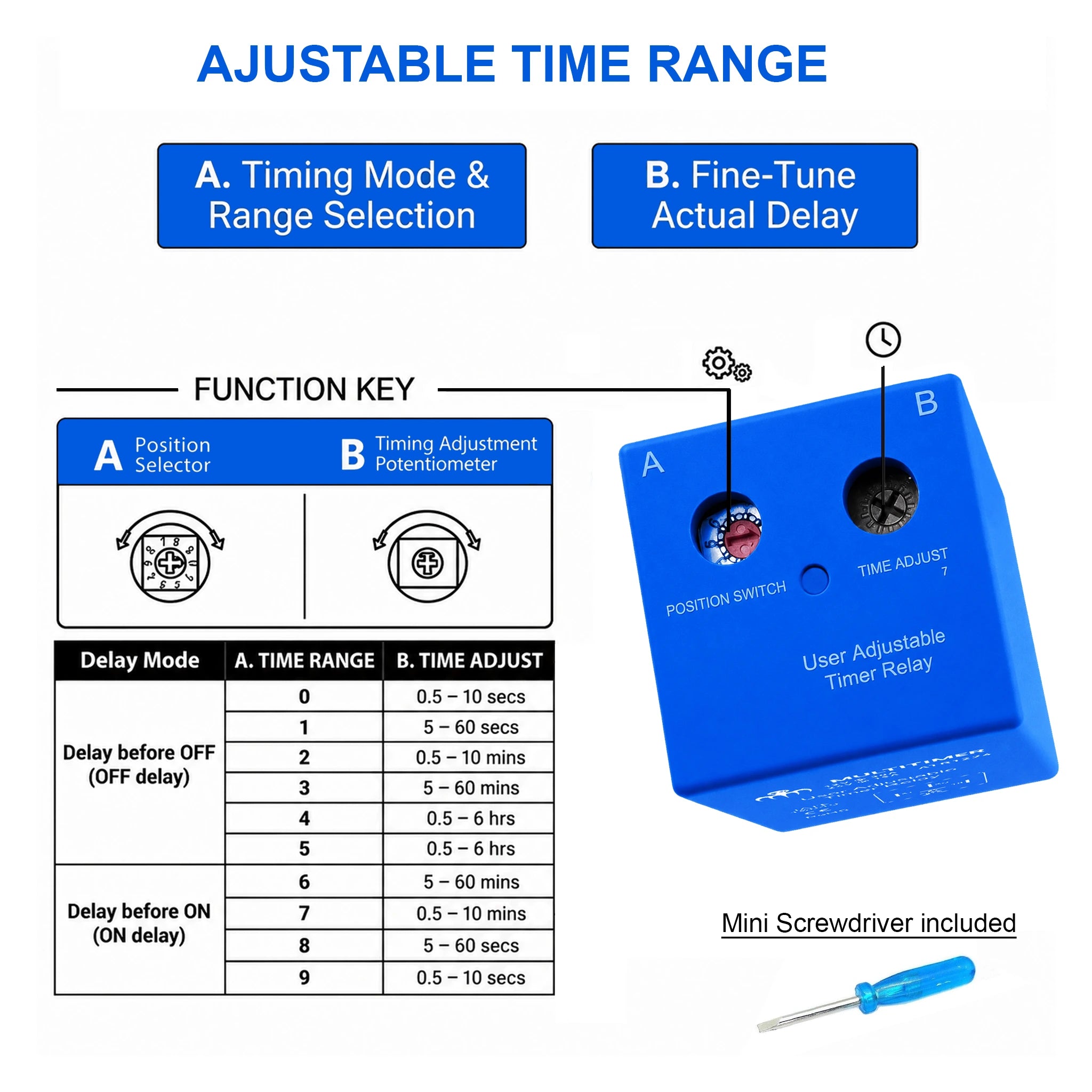

A. Sélecteur de plage / B. Potentiomètre de réglage fin
A sélectionne le mode de temporisation et la grande plage de temps.
B est le potentiomètre qui ajuste précisément le temps dans cette plage. Tournez B dans le sens antihoraire pour le délai le plus court et dans le sens horaire pour le délai le plus long.
| Mode de temporisation | A. Plage de temps | B. Réglage du temps |
|---|---|---|
| Temporisation à la coupure La sortie se coupe après disparition du signal |
0 | 0,5 - 10 secondes |
| 1 | 5 - 60 secondes | |
| 2 | 0,5 - 10 minutes | |
| 3 | 5 - 60 minutes | |
| 4 | 0,5 - 6 heures | |
| Temporisation à l'enclenchement La sortie s'active après application du signal |
5 | 0,5 - 6 heures |
| 6 | 5 - 60 minutes | |
| 7 | 0,5 - 10 minutes | |
| 8 | 5 - 60 secondes | |
| 9 | 0,5 - 10 secondes |
Schéma de câblage du relais temporisé 5 broches
Le relais utilise les repères automobiles standard. La borne 30 reçoit l'alimentation positive permanente protégée, 85 est la masse, 86 est le signal positif de commande ou de déclenchement, 87 est la sortie temporisée normalement ouverte et 87a la sortie normalement fermée.
Applications : bateau, véhicule, machine et compartiment moteur
Paramétrez votre propre temporisation au lieu d'utiliser un relais à délai fixe. Ce relais temporisé réglable convient aux bateaux, vans, camping-cars, 4x4, camions, engins agricoles et circuits auxiliaires en courant continu.
- Ventilateurs de refroidissement moteur et extracteurs de compartiment moteur
- Activation retardée d'un instrument ou d'un accessoire après contact
- Éclairages de cabine, cockpit, pont et courtoisie
- Pompes d'eau douce, de circulation et de lavage
- Électrovannes, compresseurs et moteurs auxiliaires
- Démarrage séquentiel de charges pour limiter les pointes de courant
- Signal de commande d'un relais de puissance, contacteur ou solénoïde séparé
Mini tournevis inclus : réglez sans forcer
Un mini tournevis plat est fourni pour atteindre le sélecteur A et le potentiomètre B encastrés. Utilisez le tournevis inclus ou une lame plate très fine.
- N'appuyez pas fortement sur le potentiomètre : tournez-le avec une pression légère.
- N'utilisez pas de gros tournevis ni de lame large.
- Lorsque B arrive en butée, arrêtez-vous. Ne forcez jamais le réglage.
- Réglez A en premier, puis B, et testez le temporisateur avant l'installation finale.
