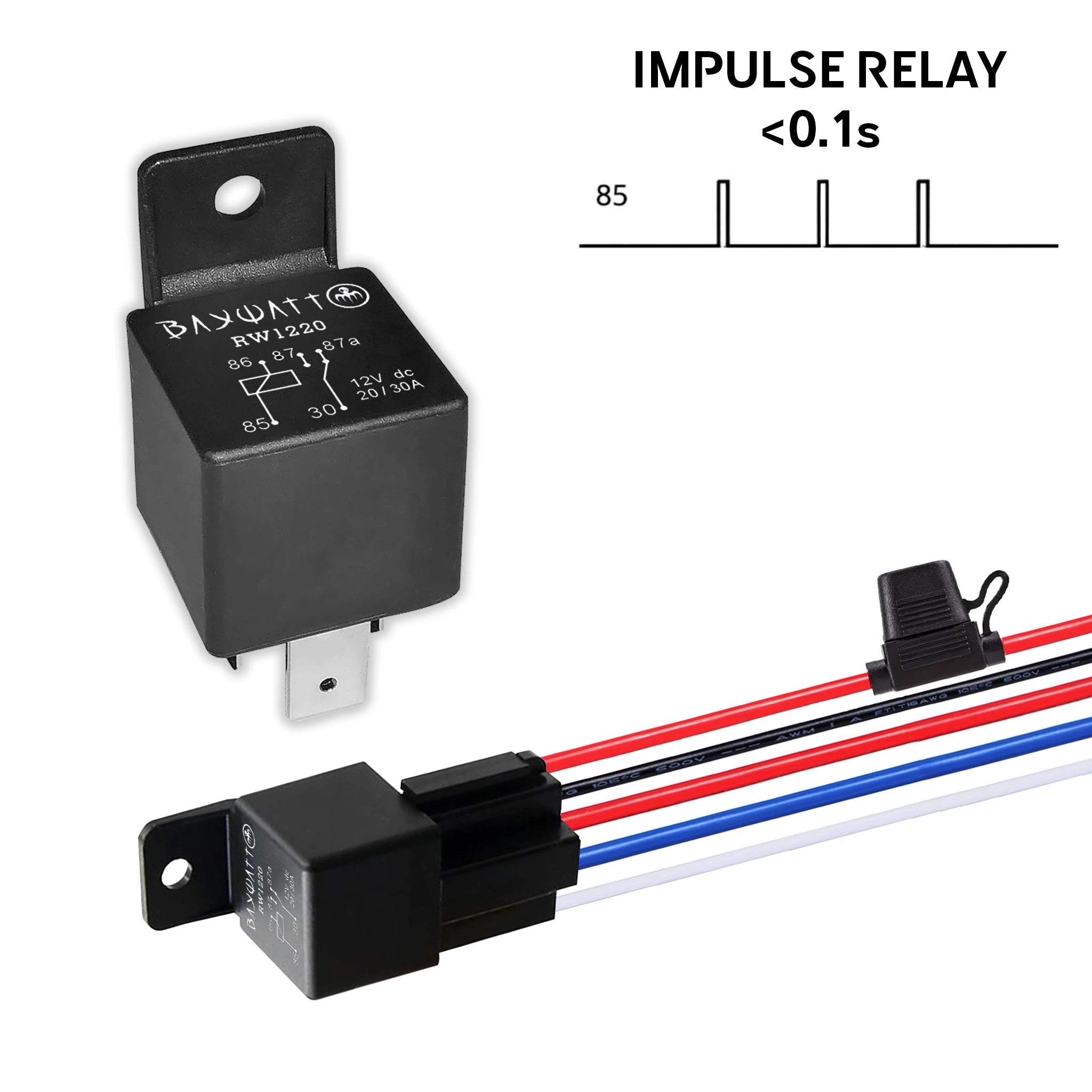

Télérupteur / Relais à impulsion / Relais pour bouton poussoir (Relais Flip-Flop)

Un relai télérupteur — également appelé relais à impulsion, relais pour bouton poussoir, relais flip-flop, relais bistable ou relais à bascule — est un type spécifique de relais conçu pour commander une charge ON/OFF depuis deux ou plusieurs boutons poussoirs momentanés câblés en parallèle.

Chaque appui envoie une impulsion courte sur l’entrée de commande : 1er appui → ON, 2e appui → OFF, 3e appui → ON… et ainsi de suite. Il s’agit du même principe de fonctionnement qu’un télérupteur domestique d’escalier, adapté aux systèmes 12V / 24V DC et aux standards de câblage marine et automobile.

Pourquoi utiliser un télérupteur à bord ?

Le relais à impulsion permet une commande multi-points (va-et-vient) propre et sécurisée d’un même circuit, sans faire circuler le courant de puissance dans plusieurs interrupteurs. Seul un signal de commande faible courant alimente les boutons poussoirs, tandis que les contacts du relais gèrent la charge.

Applications typiques à bord

• Éclairage cockpit : commande à l’embarquement et à la descente du bateau
• Éclairage cabine : entrée + couchette (berth) + tableau central (souvent proche table à cartes)
• Installations modernes : commande tribord et bâbord au poste de pilotage tout en conservant une commande maître

Câblage recommandé (simple et évolutif)

Pour une installation multi-boutons poussoirs, un câble 3 à 4 conducteurs est généralement idéal :

1. +12V / +24V permanent (alimentation commande)
2. 0V / Masse (retour)
3. Signal de commande (impulsion vers borne 86)
4. Optionnel : Retour LED (indication d’état)

Retour LED (optionnel, recommandé)

Si vos boutons poussoirs intègrent une LED, un fil dédié permet d’afficher l’état réel du circuit : LED allumée lorsque la charge est active, LED éteinte lorsque la charge est coupée. Une méthode courante consiste à alimenter la LED depuis la sortie commutée du relais, afin que l’indicateur reflète toujours l’état réel de l’accessoire.

Notes

• Conçu pour boutons poussoirs momentanés (câblage en parallèle)
• Aucune programmation requise (pas de contrôleur, pas d’application)
• Fonction flip-flop ON/OFF via relais à impulsion bistable
