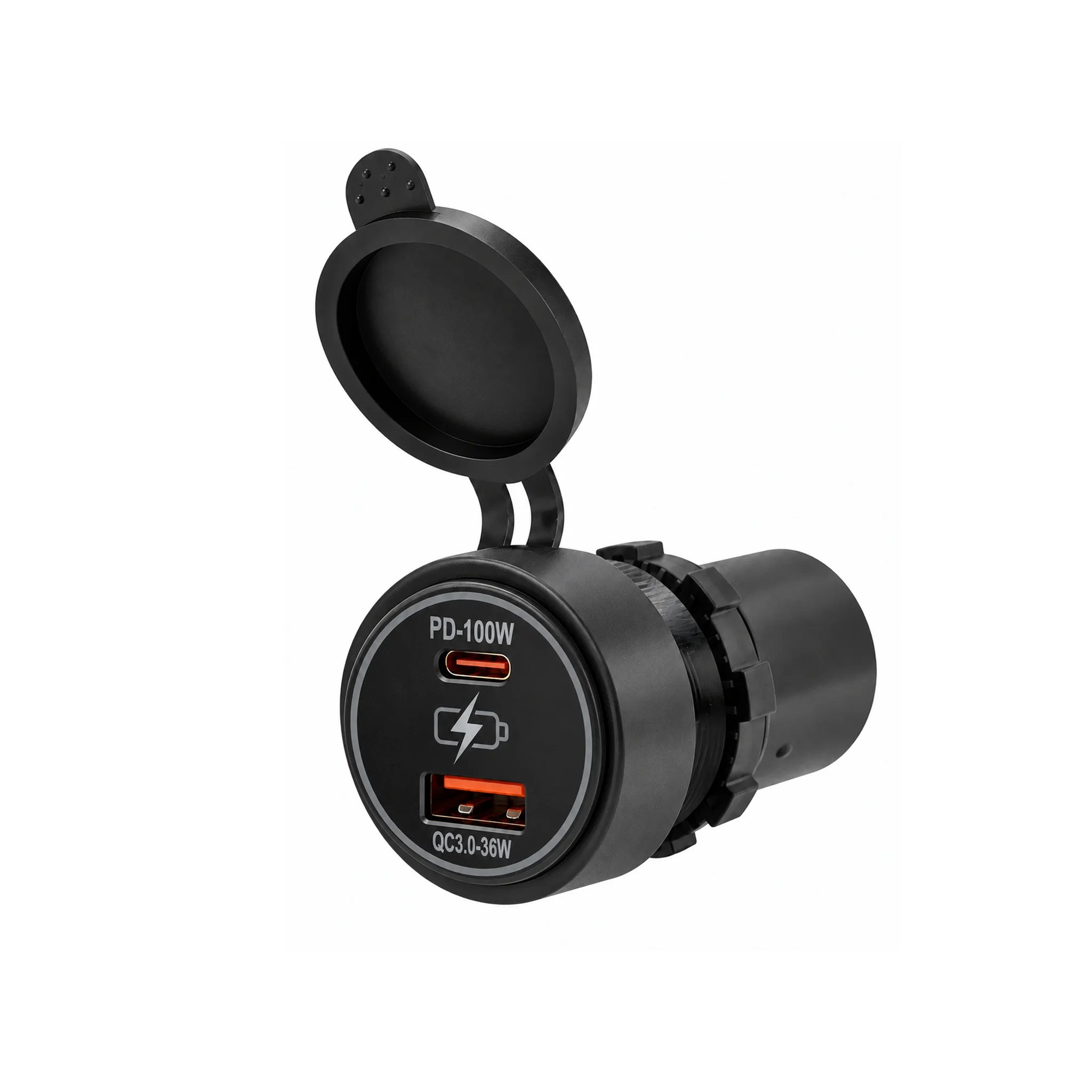

BAYWATT marine USB-C PD 100W and USB-A 36W charger socket, shown at an angle with its protective cap open and mounting nut visible.

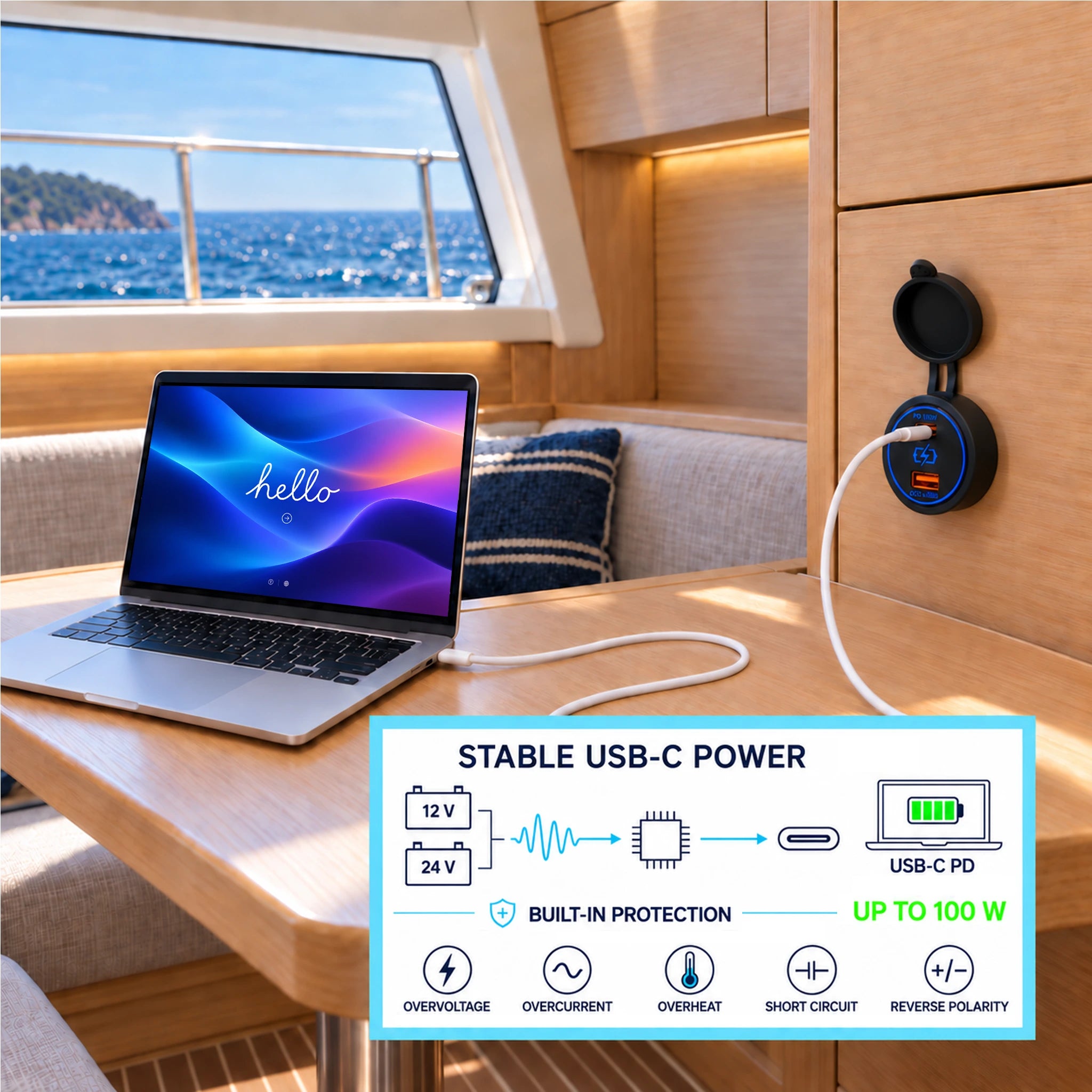

MacBook relié à une prise USB-C PD 100W BAYWATT dans le carré d’un bateau, avec schéma d’alimentation 12V/24V et protections intégrées

BAYWATT 100W marine USB-C charger technical sheet showing electrical specifications, IP65 rating and panel-mount dimensions.

Prise USB-C PD 100W BAYWATT pour bateau, présentée avec trois supports de montage : plat, rond et POD.

Prise USB-C PD 100W pour bateau — Charge rapide 12V/24V

REF: US2XH-2

24.50€; 24.50€
Prix unitaire: par

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Description
Specification
How to use
FAQ
Download

Prise USB-C PD 100W pour bateau — Charge rapide 12V/24V

BAYWATT
12V / 24V DC
USB-C 100W + USB-A 36W
IP65
Voir les caractéristiques ↓

Rechargez votre ordinateur à bord, même loin du quai. La prise marine BAYWATT USB-C PD délivre jusqu’à 100W depuis le circuit électrique 12V ou 24V de votre bateau. Rechargez un MacBook, un ordinateur portable USB-C, une tablette ou un smartphone compatible directement depuis l’alimentation CC du bord, sans chargeur secteur ni convertisseur.

Installez-la près de la table à cartes, dans le carré ou à un poste de pilotage abrité. Un second port USB-A QC 3.0 jusqu’à 36W permet de recharger les téléphones et accessoires compatibles en complément d’un ordinateur.

Charge intelligente : la puissance adaptée à votre appareil

USB Power Delivery permet au chargeur et à l’appareil de convenir d’une tension et d’une puissance compatibles. Un appareil demandant 60W peut recevoir jusqu’à 60W ; un appareil demandant 90W jusqu’à 90W, si l’appareil, le câble et le chargeur prennent en charge le profil requis. Le chargeur n’impose pas 100W à un téléphone.

La puissance annoncée est un maximum disponible. La recharge évolue selon le niveau de batterie, la température et l’utilisation de l’appareil ; elle ne garantit pas un temps de recharge fixe.

Recharge pratique sur votre bateau

Recharge USB-C d’ordinateur jusqu’à 100WRechargez les MacBook Air, MacBook Pro et autres ordinateurs compatibles USB-PD. Un modèle nécessitant plus de 100W peut se recharger plus lentement en utilisation intensive.

Jusqu’à 100W en 12V comme en 24VLa conversion fournit les tensions USB-C jusqu’à 20V. Un parc de batteries 24V n’est pas nécessaire pour accéder à la puissance USB-C maximale de 100W.

USB-A jusqu’à 36WUtilisez Quick Charge 3.0 avec les téléphones et tablettes compatibles, dans la limite de la répartition simultanée annoncée.

Deux appareils branchés : quelle puissance disponible ?

Le port USB-C utilisé seul délivre jusqu’à 100W. Avec les deux ports utilisés, la répartition annoncée est de 60W USB-C + 36W USB-A, soit 96W au total, en 12V comme en 24V. Les deux ports ne délivrent pas 136W simultanément.

Protection IP65 pour l’installation à bord

Cinq protections intégrées contre les surtensions, les surintensités, la surchauffe, les courts-circuits et l’inversion de polarité sécurisent la recharge.

La prise dispose d’un indice IP65 et d’un capuchon de protection. Pour une installation extérieure, choisissez un emplacement abrité, fermez le capuchon hors utilisation et protégez les connexions arrière. Pendant la recharge, gardez les ports ouverts et les connecteurs au sec : le maintien de l’indice IP65 avec un câble branché n’est pas établi.

Sans interrupteur marche/arrêt intégré. Pour couper l’alimentation entre deux sorties, utilisez un interrupteur séparé adapté sur le tableau électrique.

Installation sur panneau ou support BAYWATT

Choisissez un emplacement accessible et abrité, avec la place nécessaire derrière le panneau et pour ouvrir le capuchon.
Percez une ouverture de Ø29mm. La collerette dépasse d’environ 17mm (cote du plan : 17,7mm). Insérez le corps et serrez l’écrou de fixation arrière.
Respectez les bornes positive et négative indiquées. Utilisez des cosses femelles isolées de 6,3mm, des câbles marins adaptés et une alimentation protégée par fusible ou disjoncteur.
Pour dépasser 60W en USB-C, utilisez un câble 5A avec puce e-marker, prévu pour au moins 100W.

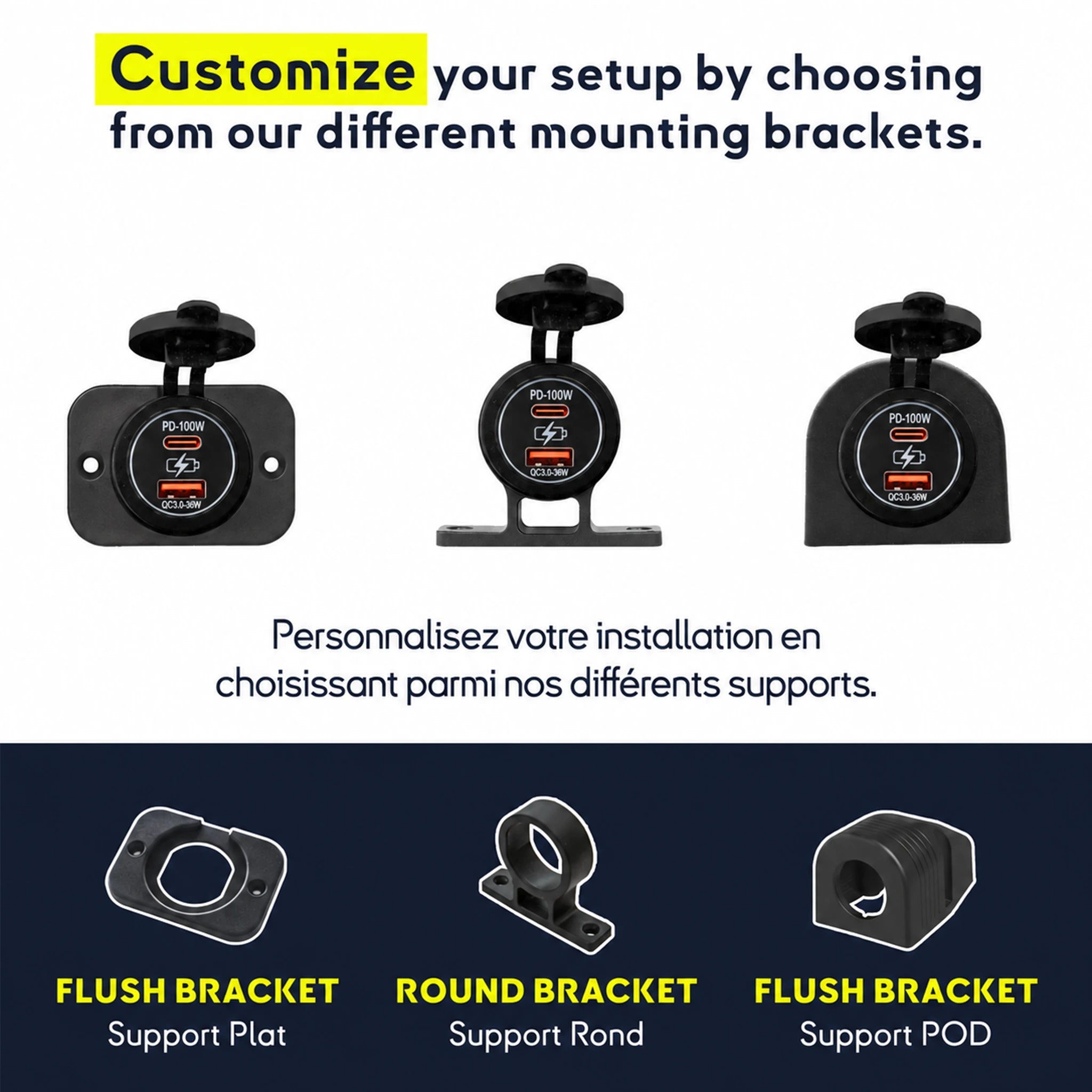

Les supports BAYWATT compatibles plats, ronds ou POD permettent d’adapter le montage à votre console. Un panneau à plusieurs emplacements peut associer la recharge USB à une autre prise, un voltmètre ou un interrupteur compatible.

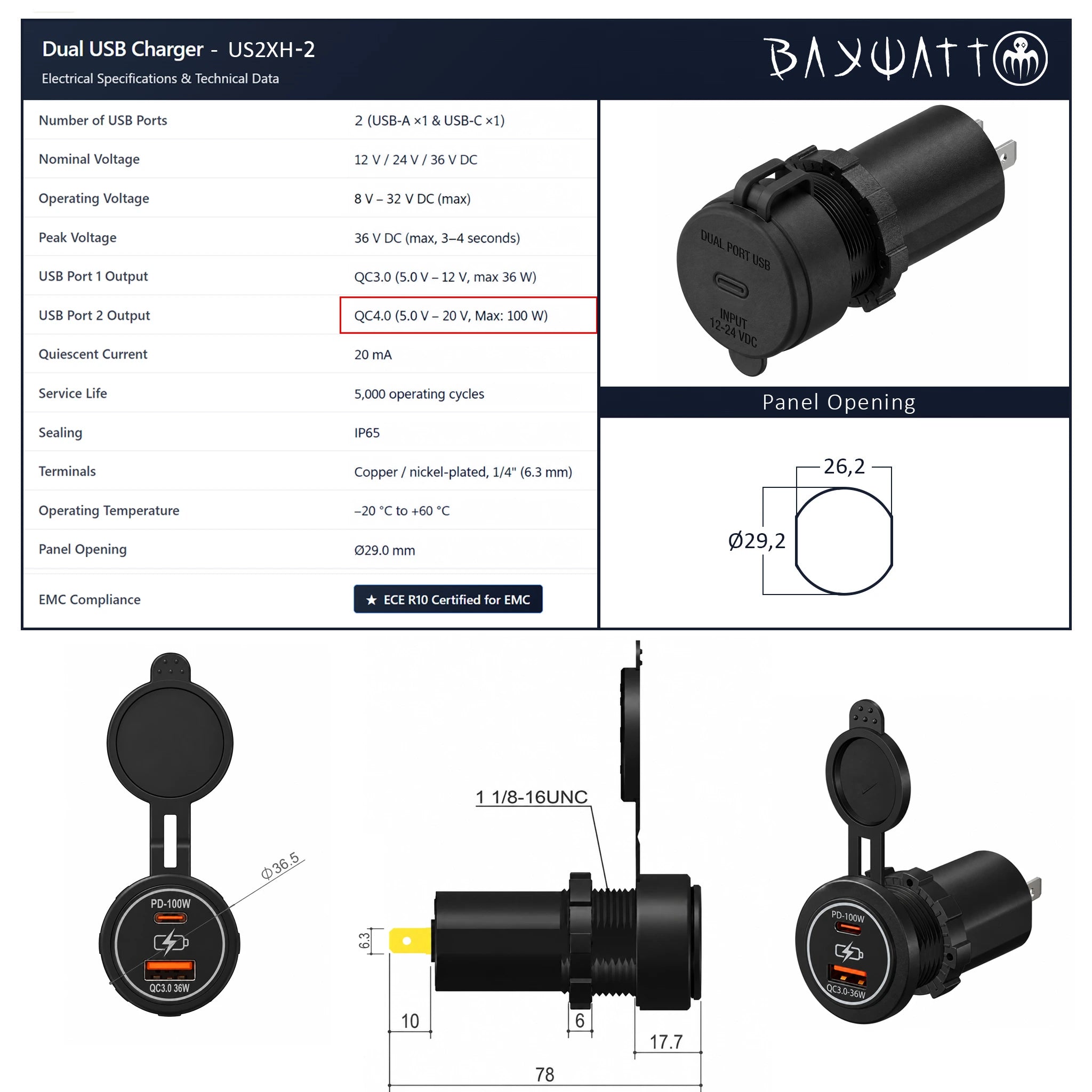

Specification

Caractéristiques techniques — US2XH-2

Référence	US2XH-2
Ports et protocoles	1 × USB-C PD + 1 × USB-A QC 3.0
Circuit nominal du bateau	12V / 24V DC
Tension d’entrée en fonctionnement	12–32V DC
Puissance USB-A maximale	36W
Puissance USB-C maximale	100W seul ; 60W avec USB-A
Deux ports utilisés simultanément	60W USB-C + 36W USB-A ; jusqu’à 96W
Tension de sortie USB-A	5–12V
Tension de sortie USB-C	5–20V
Consommation au repos	20mA
Indice de protection	IP65 ; capuchon fermé hors utilisation
Protections électriques	Surtension, surintensité, surchauffe, court-circuit et inversion de polarité
Température de fonctionnement	−20°C à +60°C
Perçage du panneau	Ø29mm
Diamètre de la face avant	Ø36,5mm
Dépassement de la collerette avant	17,7mm, soit environ 17mm
Longueur totale	78mm
Bornes d’alimentation	Cosses plates 6,3mm ; cuivre nickelé
Durée de vie annoncée	5 000 cycles

Les dimensions correspondent au plan technique du modèle. Vérifiez le gabarit avant perçage. La puissance réelle dépend de l’appareil, du câble, de l’alimentation du bord et des conditions d’utilisation.

Comparez les quatre prises USB marines BAYWATT

Choisissez les connexions et la puissance adaptées à vos appareils. Tous les modèles sont destinés aux circuits 12V/24V et disposent d’un indice IP65.

Modèle	Ports	USB-A max.	USB-C max. sur un port	Limite totale	Usage conseillé
US2X3	2 × USB-A	18W par port	—	36W	Téléphones, tablettes et accessoires USB-A
US2XH	USB-A + USB-C	18W	60W	65W	Ordinateur ou tablette USB-C et accessoires USB-A
US2XC	2 × USB-C	—	60W	60W	Deux appareils USB-C ; 60W au total
US2XH-2	USB-A + USB-C	36W	100W seul ; 60W avec USB-A	100W USB-C seul ; 96W à deux ports	Ordinateur jusqu’à 100W sur le port USB-C seul

Puissances maximales avec appareils, protocoles et câbles compatibles. Les puissances individuelles des ports ne s’additionnent pas automatiquement ; respectez la limite totale de chaque modèle.

How to use

How to use :

Discover tips, tricks, and detailed instructions on using our product in our dedicated blog post. Learn about setup, operation, and optimization to get the most out of your purchase.

Link to the blog

FAQ

Frequently Asked Question

1. Puis-je recharger un ordinateur portable à bord sans convertisseur secteur ?

Oui, si votre ordinateur accepte la recharge USB-C Power Delivery et un profil de puissance proposé par cette prise. Branchez-le au port USB-C avec un câble adapté. Jusqu’à 100W sont disponibles lorsque le port USB-C est utilisé seul.

2. Un chargeur de 100W délivre-t-il 100W à tous les téléphones ?

Non. Le chargeur et l’appareil négocient un profil de recharge USB-PD compatible. Votre appareil prélève la puissance nécessaire dans cette limite. Un téléphone ou une tablette moins puissant ne reçoit pas 100W de force.

3. La prise peut-elle fournir 100W depuis une batterie 12V ?

La puissance maximale USB-C annoncée est de 100W sur les systèmes 12V comme 24V. L’appareil, le câble, l’alimentation CC disponible et l’installation doivent permettre cette puissance. La recharge s’interrompt si l’alimentation du bateau est coupée ou sort de la plage de fonctionnement.

4. Puis-je recharger un ordinateur et un téléphone simultanément ?

Oui. Lorsque les deux ports sont utilisés, les puissances maximales annoncées sont de 60W en USB-C et de 36W en USB-A. Pour disposer de la capacité maximale de 100W en USB-C, utilisez ce port seul.

5. Mon téléphone atteindra-t-il sa vitesse maximale de charge rapide ?

Seulement s’il accepte un protocole et un profil de recharge compatibles. Certains téléphones nécessitent un chargeur propriétaire ou un autre protocole pour atteindre leur puissance maximale annoncée. La présence d’un connecteur USB-C ne garantit pas, à elle seule, cette vitesse de recharge.

6. Puis-je installer cette prise à l’extérieur du bateau ?

La prise est classée IP65. Choisissez un emplacement abrité, fermez le capuchon lorsque vous ne rechargez pas et protégez les connexions arrière. Ne supposez pas que les ports USB ouverts conservent l’indice IP65 avec un câble branché.

7. Quel câble USB-C faut-il utiliser ?

Pour dépasser 60W, utilisez un câble USB-C 5A avec puce d’identification électronique (« e-marker »), prévu pour au moins 100W. Un câble USB-C 240W correctement dimensionné convient également, mais n’augmente pas la puissance maximale de 100W du chargeur.
