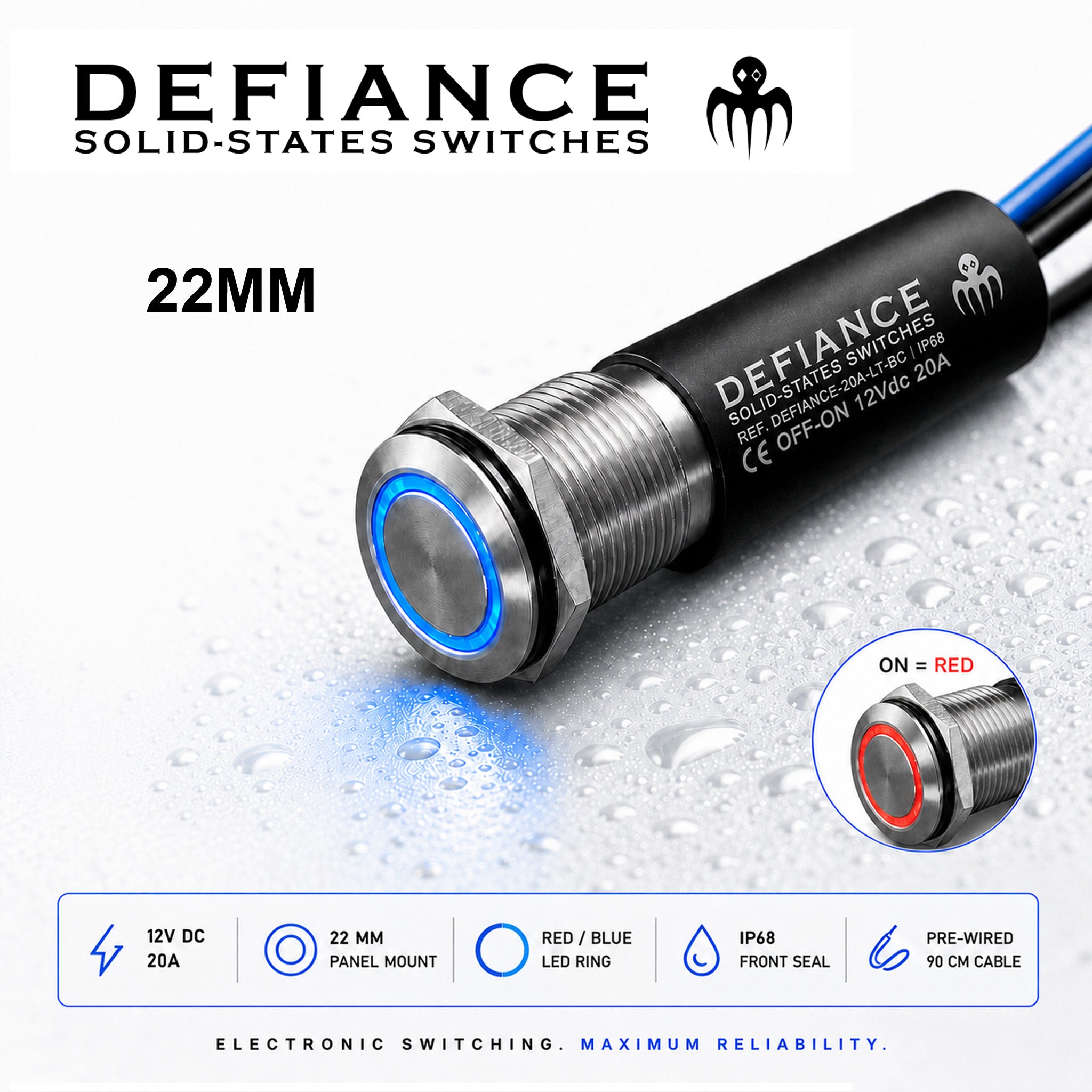

DEFIANCE est un bouton poussoir marine de 22 mmconçu pour les tableaux de bord de bateau, postes de pilotage, consoles centrales et platines d’interrupteurs sur mesure. Il associe une façade en acier inoxydable 316, une protection IP68, une commutation électronique statique et une indication LED multicolore intégrée dans un format compact et affleurant.
BAYWATT DEFIANCE — Boutons Poussoirs Marine 22 mm 12V 20A
- BAYWATT
- 22 mm
- Inox 316
- IP68
- 20A @ 12V DC
- Commutation électronique
- LED Bi / Tricolore
- Voir les caractéristiques ↓
La série BAYWATT DEFIANCE est une gamme premium de boutons poussoirs marine 22 mm pour systèmes 12V, conçue pour les tableaux de bord de bateau, consoles centrales, postes de pilotage et platines d’interrupteurs sur mesure. DEFIANCE associe la sensation d’un véritable bouton poussoir mécanique à une commutation électronique statique pour offrir une alternative moderne aux interrupteurs bateau traditionnels.
Avec une façade en acier inoxydable 316, une protection IP68 et un faisceau entièrement pré-câblé, DEFIANCE est spécialement conçu pour les environnements nautiques exigeants où l’étanchéité, la résistance à la corrosion, la compacité et une indication LED claire sont essentielles.
Les versions à sortie unique supportent jusqu’à 20A sous 12V DC. Les versions à deux circuits disposent de 5A par sortie / 10A au total et permettent notamment la commande de deux équipements ou la gestion combinée des feux de navigation et de mouillage.
Points Forts & Caractéristiques Principales
Un interrupteur bateau haut de gamme pour les tableaux de bord modernes. DEFIANCE combine puissance de commutation, construction en inox et retour visuel LED multicolore dans un format compact de 22 mm.
- Façade en inox 316 résistante à la corrosion en environnement marin
- Protection IP68 étanche pour tableaux de bord et consoles exposés
- Commutation électronique statique avec véritable action mécanique du bouton
- 20A sous 12V DC sur les versions ON/OFF et momentanées
- 5A par circuit / 10A total sur les versions à deux sorties
- LED bicolore sur les modèles à sortie unique
- Indication LED tricolore sur les versions à deux circuits
- Câble pré-câblé de 90 cm pour faciliter l’installation
Important : DEFIANCE est un interrupteur de commande avec auto-protection électronique interne. Ce n’est pas un disjoncteur. Chaque circuit connecté doit toujours être protégé par un fusible ou un disjoncteur correctement dimensionné selon la charge et la section des câbles.
Bouton Poussoir Étanche 22 mm pour Tableau de Bord de Bateau
Acier Inoxydable 316 La façade en inox 316 offre une finition moderne et affleurante tout en assurant une excellente résistance à la corrosion, à l’humidité et aux environnements salins.
Protection Étanche IP68 Conçu pour les postes de pilotage, consoles centrales, cockpits et tableaux de bord régulièrement exposés aux embruns, à la pluie et à l’humidité.
Commutation Haute Intensité 20A Les versions DEFIANCE à sortie unique peuvent commander directement des équipements jusqu’à 20A sous 12V DC, lorsque le circuit est correctement câblé et protégé.
Retour Visuel LED Multicolore L’indication LED bicolore permet de visualiser immédiatement l’état ON/OFF. Les versions à deux circuits utilisent plusieurs couleurs pour identifier le circuit ou le mode actif.
Choisissez la Fonction de Votre Bouton Poussoir 12V
1
ON/OFF à Verrouillage
- 20A sous 12V DC
- 1re pression : ON
- 2e pression : OFF
- Indication LED bicolore
- Câblage puissance 14 AWG
- Câblage LED / commande 18 AWG
Idéal pour l’éclairage de cockpit, les feux de pont, l’éclairage de cabine, les pompes, ventilateurs et autres accessoires électriques 12V du bateau.
2
ON Momentané
- 20A sous 12V DC
- ON uniquement pendant l’appui
- Indication LED bicolore
- Câblage puissance 14 AWG
- Câblage LED / commande 18 AWG
Adapté au klaxon, aux commandes temporaires, au déclenchement d’un relais et aux équipements nécessitant un bouton poussoir momentané 12V.
3
OFF-ON-ON — Deux Circuits
- 5A par circuit / 10A total
- Pression 1 : circuit 1 ON
- Pression 2 : circuit 2 ON
- Pression suivante : tout OFF
- Indication LED tricolore
- Conducteurs 16 AWG
Conçu pour l’éclairage deux zones, la sélection de mode, la commande de deux accessoires ou toute installation nécessitant deux sorties depuis un seul bouton poussoir compact.
4
Navigation / Mouillage — OFF-BOTH-ON
- 5A par circuit / 10A total
- Pression 1 : Navigation + Mouillage
- Pression 2 : Mouillage uniquement
- Pression suivante : tout OFF
- Indication LED tricolore
- Conducteurs 16 AWG
Une version spécialement conçue comme interrupteur pour feux de navigation et de mouillage, permettant de gérer les deux fonctions avec un seul bouton poussoir de 22 mm.
Indication LED Bicolore et Tricolore
Les boutons poussoirs DEFIANCE fournissent un retour visuel immédiat au poste de pilotage sans nécessiter de voyant supplémentaire sur le tableau de bord.
Versions à Sortie Unique L’indication LED bleu / rouge permet de reconnaître immédiatement l’état actif ou inactif du bouton.
Versions à Deux Circuits L’indication LED à plusieurs états permet d’identifier le circuit 1, le circuit 2 ou le mode Navigation / Mouillage sélectionné depuis un seul bouton.
Identification de Nuit L’éclairage intégré facilite l’identification des commandes sur les tableaux de bord, consoles et cockpits lorsque la luminosité ambiante est faible.
Une Alternative Premium aux Boutons Poussoirs Marine Conventionnels
Pour la création d’un nouveau tableau de bord ou la rénovation d’une installation existante, DEFIANCE se positionne comme un bouton poussoir marine haut de gamme avec une architecture compacte en acier inoxydable.
DEFIANCE réunit un perçage de 22 mm, une façade en inox 316, une étanchéité IP68, une commutation électronique statique, jusqu’à 20A sous 12V DC et une indication LED bicolore ou tricolore selon la version.
Il convient particulièrement aux installations recherchant un bouton poussoir inox pour bateau discret et affleurant, en remplacement d’un interrupteur à bascule ou d’un interrupteur bateau conventionnel.
Remplacement d’un interrupteur existant : DEFIANCE ne doit pas être considéré comme compatible mécaniquement avec tous les interrupteurs existants. Vérifiez le perçage de 22 mm, la profondeur disponible derrière le tableau de bord, l’intensité du circuit et le câblage avant installation.
Pour Tableaux de Bord, Consoles et Platines d’Interrupteurs de Bateau
Grâce à son format compact de 22 mm, DEFIANCE convient aussi bien à la réalisation complète d’un tableau de commande pour bateau qu’au remplacement individuel d’un interrupteur existant.
Tableaux de Bord & Consoles
- Tableaux de commande pour bateau
- Consoles centrales
- Postes de pilotage de yacht et voilier
- Platines d’interrupteurs sur mesure
- Rénovation de tableaux de bord
- Panneaux de commande accessoires 12V
Éclairage, Pompes & Équipements de Bord
- Feux de navigation et de mouillage
- Éclairage de pont et de cockpit
- Projecteurs et éclairage extérieur
- Éclairage cabine et éclairage de courtoisie
- Commande manuelle de pompe de cale
- Pompe de lavage et pompe d’eau douce
- Klaxon et équipements auxiliaires
Pré-Câblé - Facilite l’installation sur le bateau
Chaque bouton DEFIANCE est fourni avec un faisceau pré-câblé de 90 cm. Cette longueur facilite le raccordement derrière les consoles, tableaux de bord et platines de commande où l’espace disponible est souvent limité.
La section des fils dépend de la version :
- Versions ON/OFF et momentanées 20A : fils d’entrée et de sortie en 14 AWG, fils commun / commande LED en 18 AWG
- Version OFF-ON-ON à deux circuits : conducteurs 16 AWG
- Version Navigation / Mouillage OFF-BOTH-ON : conducteurs 16 AWG
La section du faisceau du bouton ne détermine pas à elle seule la section nécessaire pour l’ensemble du circuit. Le câblage du bateau doit être dimensionné en fonction de l’intensité consommée, de la longueur des câbles, de la chute de tension admissible et des règles applicables à l’installation électrique.
Créez un tableau de bord moderne et homogène avec les boutons poussoirs inox BAYWATT DEFIANCE.
Caractéristiques Techniques — Boutons Poussoirs DEFIANCE
- BAYWATT
- Série DEFIANCE
- Bouton 22 mm
- IP68
- Inox 316
- 12V DC
- Retour au produit ↑
| Caractéristique | Spécification | Informations |
|---|---|---|
| Série | BAYWATT DEFIANCE | Bouton poussoir marine à commutation électronique |
| Perçage | 22 mm | Montage sur tableau de bord ou platine |
| Tension nominale | 12V DC | Installations électriques 12V DC |
| Intensité versions mono-sortie | 20A sous 12V DC | Versions ON/OFF et momentanées |
| Intensité versions deux circuits | 5A par circuit / 10A total | OFF-ON-ON et Navigation / Mouillage |
| Technologie de commutation | Commutation électronique statique | Commande mécanique réelle par bouton poussoir |
| Matériau en façade | Acier inoxydable 316 | Adapté aux environnements marins exigeants |
| Indice de protection | IP68 | Bouton poussoir étanche |
| LED versions mono-sortie | Bicolore bleu / rouge | Indication visuelle de l’état ON/OFF |
| LED versions deux circuits | Indication multicolore / tricolore | Identification du circuit ou du mode actif |
| Longueur du câble | 90 cm | Faisceau pré-câblé |
| Section fils ON/OFF | 14 AWG + 18 AWG | 14 AWG entrée/sortie ; 18 AWG commun et commande LED |
| Section fils momentané | 14 AWG + 18 AWG | 14 AWG puissance ; 18 AWG LED / commande |
| Section fils OFF-ON-ON | 16 AWG | Les quatre conducteurs |
| Section fils OFF-BOTH-ON | 16 AWG | Les quatre conducteurs — version Navigation / Mouillage |
| Température de fonctionnement | -40°C à +70°C | Pour environnements exigeants |
| Résistance de contact | ≤50mΩ | Spécification DEFIANCE |
| Auto-protection électronique | Intégrée | Protège l’électronique du bouton en cas de surcharge ; ne remplace pas la protection du circuit |
| Symboles / stickers | Vendus séparément | Choisissez le pictogramme correspondant à l’équipement |
Guide des Modèles DEFIANCE
| Référence BAYWATT | Fonction | Intensité | Section des fils | Séquence |
|---|---|---|---|---|
| DEFIANCE-20A-LT-BC | ON/OFF à verrouillage | 20A @ 12V DC | 14 AWG + 18 AWG | OFF → ON → OFF |
| DEFIANCE-20A-MO-BC | ON momentané | 20A @ 12V DC | 14 AWG + 18 AWG | ON pendant l’appui |
| DEFIANCE-SP1-LT | OFF-ON-ON / Deux circuits | 5A/circuit — 10A total | 16 AWG | Circuit 1 → Circuit 2 → OFF |
| DEFIANCE-SP2-LT | Navigation / Mouillage | 5A/circuit — 10A total | 16 AWG | Navigation + Mouillage → Mouillage → OFF |
Protection de l’installation : utilisez un fusible ou un disjoncteur correctement dimensionné pour chaque circuit connecté. DEFIANCE est un interrupteur de commande et son auto-protection électronique interne ne remplace pas la protection du câblage du bateau.
Pour toute aide au choix, contactez BAYWATT avec votre tension d’alimentation, la consommation de l’équipement et la fonction de bouton souhaitée.
