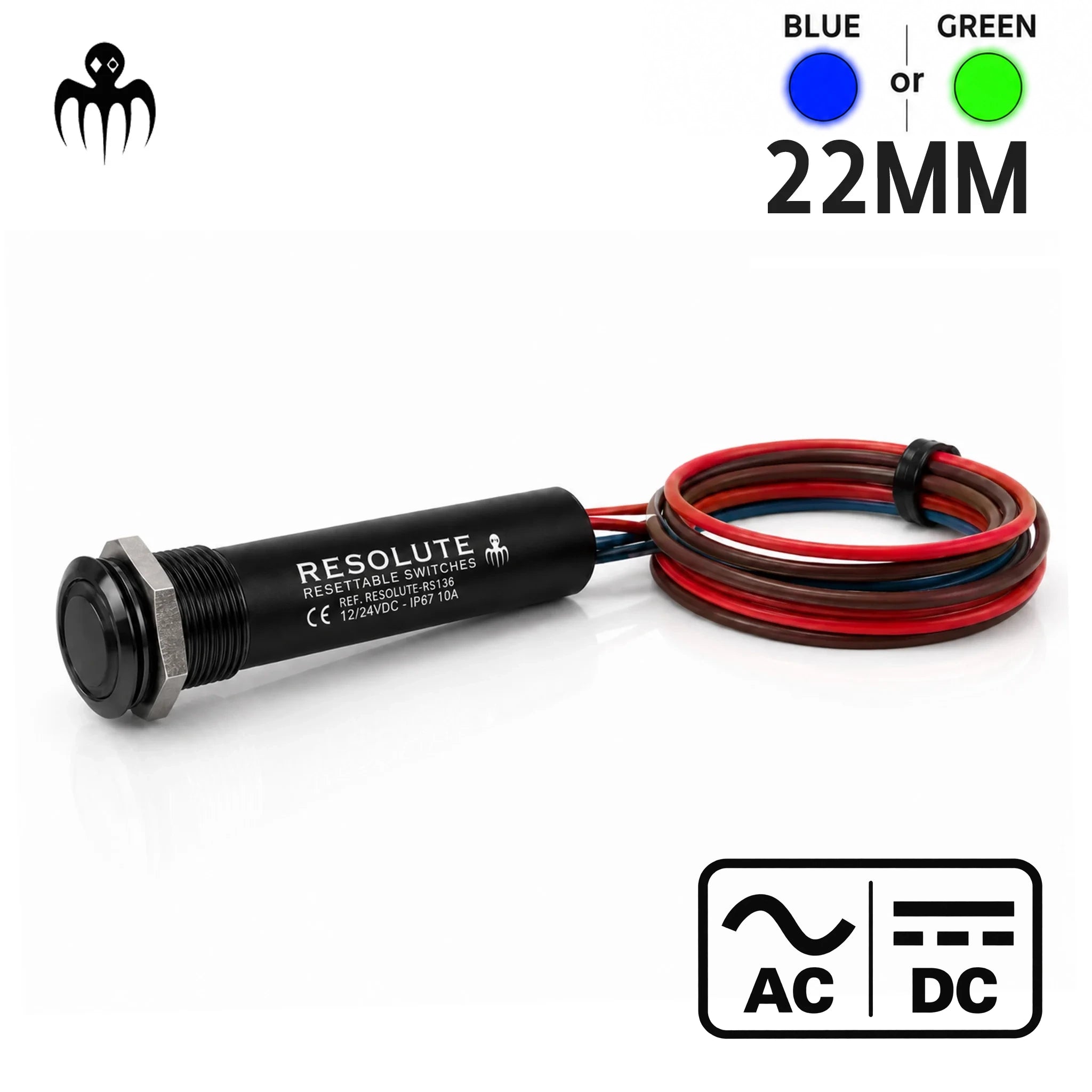

Bouton poussoir marin BAYWATT RESOLUTE 22 mm noir, avec protection thermique intégrée et faisceau précâblé pour circuits AC/DC.

BAYWATT RESOLUTE marine push button held in front of a boat switch panel, combining thermal protection, LED illumination and switching.

RESOLUTE | Resettable Marine Push Button Switches 3A - 5A - 10A - 15A - 20A Latching and Momentary

Dimensions du bouton poussoir marin RESOLUTE : filetage M22 × 1, corps de 82 mm, câble de 90 cm et anneau LED bleu ou vert.

Bouton poussoir RESOLUTE avec symbole rétroéclairé et stickers texte ou icône compatibles sans gravure laser

Yacht AC/DC electrical panel with BAYWATT RESOLUTE push button switches, blue and green LED rings and digital voltage displays.

RESOLUTE | Boutons poussoirs marins AC/DC – LED 12 V indépendante

REF: RESOLUTE-03A-LT

23.40€; 23.40€
Prix unitaire: par

Fonction: Verrouillable ON-OFF Verrouillable ON-OFF Momentanée (ON)-OFF

Courant: 3A 3A 5A 10A 15A 20A

Options de produit

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Description
Specification
COMMENT UTILISER
FAQ
TÉLÉCHARGEMENT

BAYWATT RESOLUTE — Boutons poussoirs marins AC/DC avec LED 12 V indépendante

BAYWATT
22 mm
3A–20A
Commutation AC/DC · LED séparée 12 V DC
Protection Thermique
IP68 en Façade
LED à couleur fixe : bleu ou vert
Voir les Caractéristiques ↓

La série BAYWATT RESOLUTE est une gamme de boutons poussoirs marine 22 mm avec protection thermique intégrée, conçue pour les tableaux électriques de bateau, consoles de pilotage, panneaux de commande, rénovations et installations électriques AC et DC, notamment 12 V, 24 V et 48 V nominal, avec une LED alimentée séparément en 12 V DC.

RESOLUTE combine dans un seul bouton la fonction interrupteur et la fonction disjoncteur thermique réarmable. Au lieu d’installer un interrupteur et un disjoncteur thermique séparé, le même bouton de 22 mm permet de commander l’équipement, de fournir un éclairage LED et de couper automatiquement le circuit en cas de surcharge prolongée.

Les versions standard disposent d'une façade en aluminium anodisé noir, d'une protection frontale IP68, d'un faisceau précâblé de 90 cm et d'une LED à couleur fixe. Fil LED rouge sur + et noir sur − : bleu. Fil LED noir sur + et rouge sur − : vert. La couleur reste fixe selon la polarité choisie.

Applications AC et DC — Une LED 12 V commandée indépendamment

Un même format de bouton pour les tableaux AC et les installations DC du bateau. La version RESOLUTE à LED simple couleur associe protection thermique et circuit LED câblé séparément. Le circuit de puissance et l’éclairage 12 V DC peuvent ainsi fonctionner avec des tensions d’alimentation différentes.

Tableaux électriques AC

Commandez des charges en courant alternatif dans les limites des contacts du modèle choisi, tout en alimentant la LED par une source 12 V DC adaptée. L’éclairage de chaque bouton peut être commandé séparément, sans alimenter la LED depuis le circuit AC.

Bateaux DC 12 V, 24 V et 48 V

Réalisez des tableaux d’accessoires et de commande pour bateaux classiques et installations de bateaux électriques en 48 V nominal. La LED conserve une alimentation séparée en 12 V DC. Vérifiez la tension maximale réelle et la charge raccordée : ce bouton n’est pas un coupe-batterie principal de propulsion.

LED à commande individuelle

Commandez chaque alimentation LED par un câblage externe ou un contrôleur adapté. La polarité des fils LED sélectionne le bleu ou le vert. Ici, « adressable » désigne une commande individuelle par fils séparés ; aucun adressage numérique ni protocole de communication intégré n’est spécifié.

Avertissement de câblage : la LED doit être alimentée en 12 V DC, même si le circuit commuté fonctionne en AC ou en 48 V DC. N’appliquez jamais l’AC, le 24 V ou le 48 V directement aux fils LED. Séparez convenablement les circuits AC et les fils LED basse tension. La compatibilité AC/DC n’autorise pas toutes les tensions : vérifiez la tension admissible, le courant et le pouvoir de coupure du modèle avant installation. Conservez les protections amont contre les courts-circuits et les protections différentielles requises pour l’installation AC.

Points Forts & Caractéristiques Principales

Un interrupteur et un disjoncteur thermique dans un seul bouton 22 mm. RESOLUTE permet de simplifier un tableau électrique de bateau en réunissant commande, indication LED et protection contre les surcharges dans un seul composant compact.

Format 22 mm pour tableau de bord et panneau électrique marine
Protection thermique intégrée contre les surcharges
Fonction de disjoncteur thermique à réarmement automatique
Versions ON/OFF à verrouillage et ON momentané
Calibres de 3A à 20A selon la version
Commutation AC/DC avec LED séparée 12 V DC
Protection frontale IP68
LED bleue ou verte à couleur fixe
Câble précâblé de 90 cm

Important : RESOLUTE utilise une protection thermique. Le temps de déclenchement dépend donc de l’importance de la surcharge et de la température interne du bouton. Le calibre doit être choisi en fonction de la charge raccordée et de la section du câble. N’augmentez jamais le calibre uniquement pour éviter un déclenchement.

Bouton Poussoir 22 mm avec Disjoncteur Thermique Intégré

Protection du Circuit Intégrée Le courant alimentant l’équipement traverse la protection thermique intégrée au bouton. En cas de surcharge prolongée, RESOLUTE coupe le circuit selon son calibre et le niveau de surcharge.

Réarmement Automatique Lorsque la surcharge disparaît et que l’élément thermique interne refroidit, le mécanisme revient automatiquement à son état normal. Aucun fusible interne n’est à remplacer.

Installation Compacte 22 mm La commande, le voyant LED et le disjoncteur thermique sont réunis dans un seul bouton, ce qui réduit le nombre de composants nécessaires sur le tableau électrique du bateau.

Éclairage à couleur fixeLa couleur est choisie par la polarité des fils LED : bleu en polarité normale, vert en polarité inversée. Aucun basculement automatique OFF/ON sur cette version.

Choisissez Votre Bouton Poussoir RESOLUTE

ON/OFF à Verrouillage

3A / 5A / 10A / 15A / 20A
1re pression : ON
2e pression : OFF
Protection thermique intégrée
LED bleue ou verte à couleur fixe
Versions Commutation AC/DC · LED séparée 12 V DC

Idéal pour l’éclairage, les pompes, ventilateurs, accessoires, équipements électroniques et autres circuits AC/DC protégés, dans les limites du modèle choisi du bateau.

ON Momentané

5A / 10A / 20A
ON uniquement pendant l’appui
Protection thermique intégrée
LED bleue ou verte à couleur fixe
Versions Commutation AC/DC · LED séparée 12 V DC
Autres calibres possibles selon projet

Adapté au klaxon, à la commande manuelle d’une pompe de cale, au trim, au déclenchement d’un relais et aux autres commandes électriques momentanées.

Une Alternative Moderne au Couple Interrupteur + Disjoncteur Thermique

Sur de nombreux tableaux électriques de bateau, l’équipement est commandé par un interrupteur tandis qu’un disjoncteur thermique séparé protège le circuit. Cette architecture fonctionne mais nécessite davantage de composants, de câblage et de place sur le tableau.

RESOLUTE réunit ces deux fonctions dans un seul bouton poussoir disjoncteur de 22 mm. Le tableau de bord devient plus compact et plus homogène, tout en conservant une protection thermique réarmable du circuit.

Installation Traditionnelle

Interrupteur ON/OFF séparé
Disjoncteur thermique séparé
Plusieurs perçages nécessaires
Plus de câblage derrière le tableau
Davantage d’espace occupé

Solution RESOLUTE

Interrupteur et protection thermique combinés
Un seul perçage de 22 mm
Éclairage LED à couleur fixe
Faisceau précâblé de 90 cm
Tableau de bord plus propre et homogène

Comment Fonctionne la Protection Thermique RESOLUTE ?

RESOLUTE utilise un mécanisme de disjoncteur thermique intégré. Lorsque le courant dépasse le calibre nominal, la température de l’élément de protection augmente.

Une légère surcharge peut être tolérée pendant un certain temps, tandis qu’une surcharge importante entraîne une coupure beaucoup plus rapide. Une fois la surcharge supprimée et l’élément thermique refroidi, la protection revient automatiquement en condition normale.

Calibre	Courant Longue Durée Approx.	Surcharge 1,5×	Forte Surcharge	Réarmement
5A	6A	7,5A — coupure env. 150–270 sec.	10A — env. 5 sec.	Automatique après refroidissement
10A	12A	15A — coupure env. 150–270 sec.	20A — env. 5 sec.	Automatique après refroidissement
15A	18A	22,5A — coupure env. 150–270 sec.	30A — env. 5 sec.	Automatique après refroidissement
20A	24A	30A — coupure env. 150–270 sec.	34A — env. 5 sec.	Automatique après refroidissement

Choisissez le calibre en fonction du circuit à protéger. Le rôle de RESOLUTE est de couper l’alimentation lorsque le courant devient excessif. Le calibre sélectionné doit donc être compatible avec la consommation de l’équipement et avec la section du câble.

Pour Tableaux Électriques de Bateau et Rénovations de Panneaux Marine

RESOLUTE est particulièrement adapté aux tableaux électriques de bateau où protection du circuit, simplicité d’utilisation et esthétique du poste de pilotage sont importantes.

Tableaux de Bord & Panneaux de Commande

Consoles centrales
Postes de pilotage de yacht et voilier
Tableaux électriques marine sur mesure
Rénovation de tableau de bord bateau
Remplacement d’anciens disjoncteurs thermiques
Tableaux AC et panneaux accessoires DC 12 V / 24 V / 48 V nominal

Circuits Typiquement Protégés

Éclairage cabine, cockpit et pont
Feux de navigation
Commande manuelle de pompe de cale
Pompe de lavage ou d’eau douce
Ventilation et extracteurs
Klaxon et équipements auxiliaires
Alimentation d’électronique embarquée

LED à couleur fixe : choisir le bleu ou le vert par la polarité

RESOLUTE affiche une seule couleur pour une polarité de câblage donnée. La LED ne passe pas automatiquement du bleu au vert lorsque vous actionnez le bouton.

Câblage des fils LED	Couleur lorsque la LED est alimentée
Fil LED rouge sur + / fil LED noir sur −	Bleu
Fil LED noir sur + / fil LED rouge sur −	Vert

Choisissez la couleur lors de l'installation en inversant uniquement les fils rouge et noir dédiés à la LED. N'inversez pas les fils du circuit de puissance. L'allumage de la LED dépend de son alimentation ; la polarité sélectionne sa couleur, sans logique de basculement automatique OFF/ON.

Pour une indication bicolore automatique et un vrai mode nuit, choisissez RESOLUTE II. Son chipset de logique LED intégré gère la couleur selon l'état du bouton et le mode jour/nuit sélectionné.

Pré-Câblé pour Simplifier les Installations Électriques Marine

Chaque bouton RESOLUTE est fourni avec un faisceau précâblé de 90 cm, ce qui facilite le raccordement derrière les consoles, postes de pilotage et tableaux électriques compacts.

Configuration typique des conducteurs :

14 AWG pour le conducteur principal de commutation
16 AWG pour le conducteur thermique / interrupteur
22 AWG pour le fil LED rouge (+ en polarité normale)
22 AWG pour le fil LED noir (− en polarité normale)

Sur les tableaux comportant plusieurs circuits, l’alimentation peut être distribuée proprement à l’aide d’une barre de distribution marine 6 ou 12 positions afin de simplifier le câblage et de maintenir une installation claire et accessible.

RESOLUTE ou DEFIANCE : Quel Bouton Poussoir Choisir ?

RESOLUTE et DEFIANCE utilisent tous deux un format moderne de bouton poussoir 22 mm, mais leur comportement en cas de surcharge est fondamentalement différent.

Choisir RESOLUTE

Protection thermique intégrée
Le circuit connecté est protégé contre les surcharges
Coupure automatique du circuit
Réarmement automatique après refroidissement
Calibres de 3A à 20A
Versions Commutation AC/DC · LED séparée 12 V DC

Choisir DEFIANCE

Façade inox 316 en standard
Commutation électronique solid-state
Jusqu’à 20A sous 12V DC
LED bicolore ou tricolore
Versions deux circuits et Navigation / Mouillage
Auto-protection électronique du bouton lui-même

Vous recherchez plutôt une façade inox 316 avec protection électronique ? Découvrez la série BAYWATT DEFIANCE en inox 316 . Contrairement à RESOLUTE, DEFIANCE ne comporte pas un disjoncteur thermique destiné à protéger l’équipement connecté : son auto-protection intervient sur l’électronique interne du bouton lui-même. Le circuit alimenté doit donc toujours conserver sa propre protection par fusible ou disjoncteur correctement dimensionné.

Voir les Caractéristiques Techniques ↓

Réalisez un tableau électrique de bateau moderne et protégé avec les boutons poussoirs disjoncteurs BAYWATT RESOLUTE.

Specification

Caractéristiques Techniques — Boutons Poussoirs Thermiques RESOLUTE

BAYWATT
Série RESOLUTE
22 mm
3A–20A
Commutation AC/DC · LED séparée 12 V DC
Protection Thermique
Retour au Produit ↑

Caractéristique	Spécification	Informations
Série	BAYWATT RESOLUTE	Bouton poussoir marine avec disjoncteur thermique intégré
Perçage	22 mm	Montage sur tableau de bord ou panneau électrique
Circuit commuté	AC ou DC, dont applications 48 V DC nominal	Vérifier les tensions AC/DC, le courant et le pouvoir de coupure du modèle choisi, ainsi que la tension maximale de charge de la batterie
Alimentation LED	12 V DC sur les fils rouge et noir séparés	Ne jamais raccorder la LED directement à l’AC ni à une alimentation 24 V ou 48 V
Fonctions disponibles	ON/OFF à verrouillage ou ON momentané	À sélectionner selon le fonctionnement souhaité
Calibres version verrouillable	3A / 5A / 10A / 15A / 20A	Protection thermique intégrée
Calibres version momentanée	5A / 10A / 20A	Autres calibres possibles selon projet
Technologie de protection	Disjoncteur thermique intégré	Coupe le circuit en cas de surcharge prolongée
Réarmement	Automatique après refroidissement	Retour au fonctionnement normal après refroidissement
Matériau de façade standard	Aluminium anodisé noir	Configuration RESOLUTE standard
Matériau de façade optionnel	Acier inoxydable 316	Disponible sur demande — quantité minimale applicable
Matériau de base	PBT	Base électriquement isolante
Indice de protection	IP68 en façade	Adapté aux tableaux de bord marine exposés
Type de LED	Anneau lumineux	Indication d’état intégrée
Logique LED	Bleu ou vert fixe — choix par polarité LED	Rouge + / noir − : bleu ; noir + / rouge − : vert
Durée de vie LED	>40 000 heures	Selon les spécifications du bouton
Longueur du câble	90 cm	Faisceau précâblé
Câblage principal	14 AWG + 16 AWG	Conducteurs de commutation / protection thermique
Câblage LED	22 AWG	Fils LED rouge et noir séparés ; polarité réversible pour choisir la couleur
Utilisation recommandée	Circuits marins AC/DC dans les limites du modèle choisi	Tableaux électriques, rénovations de panneaux et remplacement des installations avec interrupteur et disjoncteur thermique séparés

Guide des Fonctions et Calibres RESOLUTE

Famille	Fonction	Calibres	Séquence	Utilisation Typique
RESOLUTE-LT	ON/OFF à verrouillage	3A / 5A / 10A / 15A / 20A	OFF → ON → OFF	Éclairage, pompes, ventilateurs, accessoires et électronique
RESOLUTE-MO	ON momentané	5A / 10A / 20A	ON pendant l’appui	Klaxon, pompe, trim, relais ou activation temporaire

Caractéristiques de Déclenchement Thermique

Calibre	Courant Longue Durée Approx.	Surcharge 1,5×	Forte Surcharge	Réarmement
5A	6A	7,5A : env. 150–270 sec.	10A : env. 5 sec.	Automatique après refroidissement
10A	12A	15A : env. 150–270 sec.	20A : env. 5 sec.	Automatique après refroidissement
15A	18A	22,5A : env. 150–270 sec.	30A : env. 5 sec.	Automatique après refroidissement
20A	24A	30A : env. 150–270 sec.	34A : env. 5 sec.	Automatique après refroidissement

Choix du calibre : le déclenchement d’un disjoncteur thermique dépend du courant et de la durée de la surcharge. Une faible surcharge peut donc être tolérée beaucoup plus longtemps qu’une surcharge importante. Le calibre doit toujours rester compatible avec l’équipement et la section du câble.

Retour à la Présentation du Produit ↑

Pour choisir le bon calibre, contactez BAYWATT avec la tension du système, la consommation de l’équipement, la section du câble et la fonction souhaitée.

COMMENT UTILISER

How to use :

Discover tips, tricks, and detailed instructions on using our product in our dedicated blog post. Learn about setup, operation, and optimization to get the most out of your purchase.

Link to the blog

FAQ

Frequently Asked Question

L'interrupteur RESOLUTE va-t-il se déclencher inutilement au démarrage d'un moteur (pompe de cale, guindeau, ventilateur) ?

L'interrupteur RESOLUTE utilise un élément thermique bilame, et non un fusible à seuil instantané. Le déclenchement suit une courbe temps/courant : un appel de courant bref au démarrage d'une pompe ou d'un ventilateur est absorbé sans déclenchement, tandis qu'une surcharge soutenue au-delà du calibre déclenche en quelques secondes à quelques minutes, selon l'écart par rapport au courant nominal. Choisissez le calibre en fonction du courant nominal en régime établi de l'équipement, pas de son appel de courant momentané — la courbe thermique tolère déjà ce pic.

Comment dimensionner l'interrupteur RESOLUTE en tenant compte de la longueur de câble et de la chute de tension, pas seulement des ampères ?

Choisissez le calibre du disjoncteur pour protéger le câble, puis dimensionnez le câble selon la longueur du circuit et une chute de tension acceptable — généralement inférieure à 3 % pour un circuit 12V/24V. Les conducteurs propres à RESOLUTE sont en 14 AWG ou 16 AWG selon le calibre, avec un faisceau précâblé de 90 cm. Si votre parcours entre le tableau et l'équipement dépasse cette longueur, augmentez d'une section le câble de rallonge plutôt que de vous fier uniquement à la section du faisceau — un disjoncteur correctement calibré ne compense pas un câble sous-dimensionné.

La protection thermique remplace-t-elle toutes les autres protections AC/DC ?

RESOLUTE assure une protection thermique contre les surcharges du circuit commuté. Il ne dispense pas de protéger les câbles d’alimentation en amont ni de vérifier le pouvoir de coupure nécessaire contre les courts-circuits. Prévoyez les fusibles ou disjoncteurs amont adaptés, protégez l’alimentation LED si nécessaire et conservez les protections différentielles requises en AC. Un bornier seul ne protège pas le circuit. Vérifiez la coordination des protections pour l’application AC ou DC choisie.

En cas de déclenchements répétés, le comportement de réarmement ou le seuil de déclenchement changent-ils ?

Réarmer immédiatement après un déclenchement, avant que l'élément thermique n'ait totalement refroidi, provoquera un nouveau déclenchement plus rapide et à une charge apparente plus faible — c'est un phénomène normal de mémoire thermique, pas un défaut. Le réarmement rapide et répété n'est pas une solution à un calibre sous-dimensionné : si un circuit déclenche plus d'une fois en utilisation normale, vérifiez la charge connectée, la section de câble et le câblage de la barre de distribution plutôt que de continuer à réarmer.

RESOLUTE est-il un bouton bicolore automatique ?

Non. Cette version RESOLUTE affiche une couleur fixe selon la polarité des fils LED. Elle ne passe pas automatiquement du bleu à l'arrêt au vert en marche. Choisissez RESOLUTE II pour une logique LED automatique et de vrais modes jour/nuit.

Comment choisir l'éclairage bleu ou vert ?

Raccordez le fil LED rouge au + et le fil LED noir au − pour le bleu. Inversez ces deux connexions LED — noir sur + et rouge sur − — pour le vert. Inversez uniquement les fils LED, pas le câblage de puissance. La couleur reste fixe pour cette polarité lorsque la LED est alimentée.

Puis-je utiliser RESOLUTE sur un tableau AC ?

Oui, cette version à LED simple couleur permet la commutation AC dans les limites de tension, de courant et de pouvoir de coupure du modèle choisi. Alimentez la LED séparément en 12 V DC. Ne raccordez jamais ses fils à l’AC. Séparez convenablement les câblages AC et basse tension et conservez les protections contre les courts-circuits et les protections différentielles requises. Confirmez la tension AC admissible du modèle avant installation.

RESOLUTE convient-il à un bateau électrique en 48 V ?

Oui, pour les circuits d’accessoires ou de commande adaptés aux limites de commutation DC du modèle choisi. Vérifiez la tension maximale de charge de la batterie, pas seulement son étiquette 48 V nominal, ainsi que le courant de la charge et son appel au démarrage. La LED nécessite toujours une alimentation séparée en 12 V DC : ne la raccordez jamais directement au 48 V. RESOLUTE n’est pas un coupe-batterie de propulsion ; utilisez un contacteur adapté si la charge dépasse ses limites.

Que signifie LED à commande indépendante ou adressable ?

Les fils rouge et noir séparés permettent au fabricant du tableau de commander individuellement l’alimentation de chaque LED avec un câblage externe ou un contrôleur adapté. Il s’agit d’une commande filaire en 12 V DC, et non d’un protocole numérique de LED adressable spécifié. La polarité normale donne le bleu, la polarité inversée le vert. Ce bouton n’intègre pas de logique automatique bleu à l’arrêt / vert en marche.
