Bouton poussoir inverseur momentané 22mm — 2NO2NC | IP67

BAYWATT
22mm / 7/8"
Inverseur momentané
DPST 2NO + 2NC
IP67
Contacts 5A max
LED ambre 12V
Voir les caractéristiques ↓

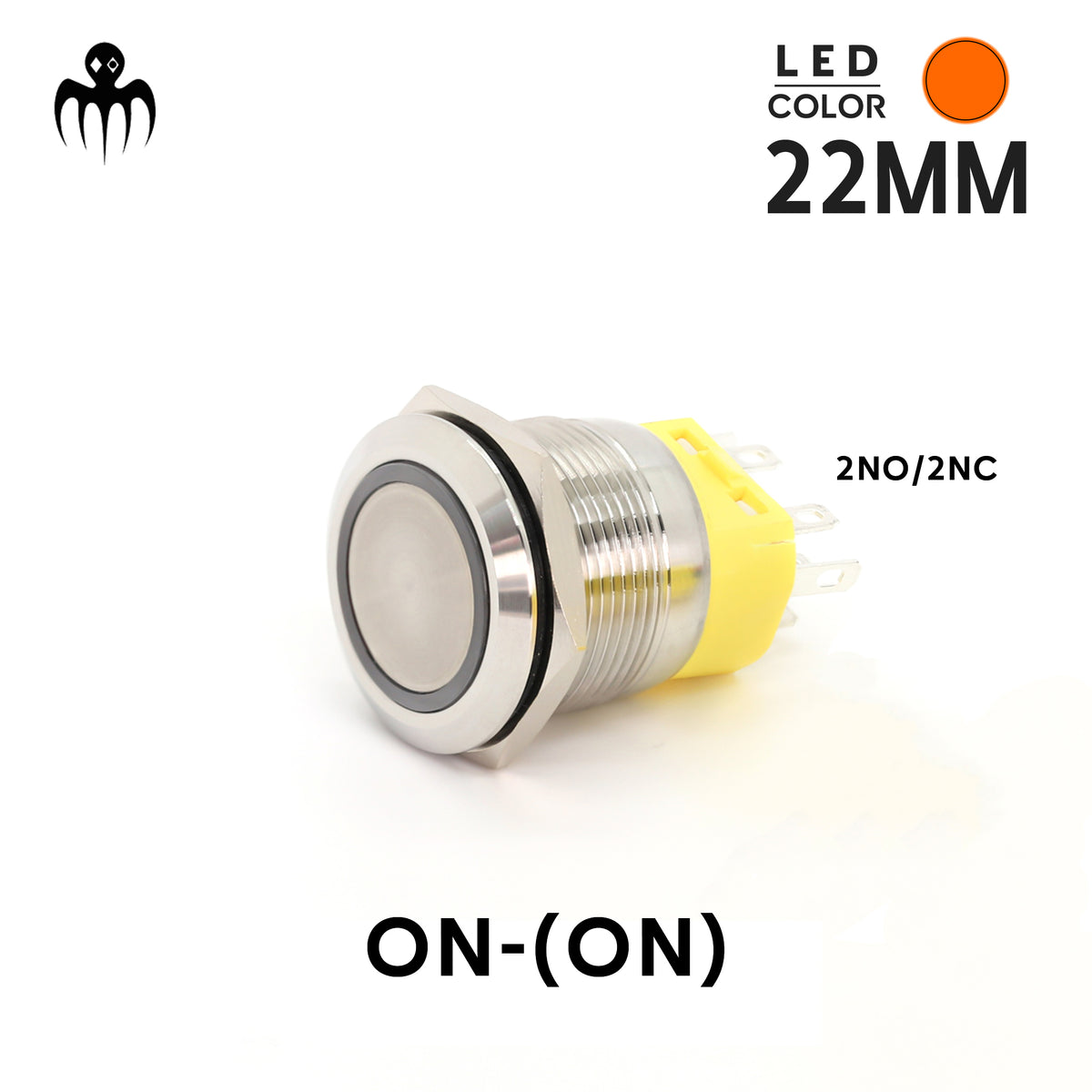

Le BAYWATT PO22A est un bouton poussoir inverseur momentané 22mm conçu pour la marche forcée, le bypass temporaire et les circuits de commande. Il combine deux contacts normalement fermés et deux contacts normalement ouverts dans un format compact pour montage sur tableau, avec une bague LED ambre 12V indépendante.

Au repos, les circuits NC sont actifs. Appuyez et maintenez le bouton pour transférer les contacts vers les circuits NO ; dès que vous relâchez, le bouton revient automatiquement sur NC. Ce fonctionnement est généralement désigné ON-(ON) ou (ON)-ON.

Fonctionnement de l’inverseur

Un bouton, deux états de circuit momentanés.

Relâché / par défaut : NC1 + NC2 connectés — le circuit normal ou automatique reste actif.
Appui maintenu : NO1 + NO2 connectés — le circuit de marche forcée ou secondaire devient actif.
Relâchement : le bouton revient automatiquement à l’état NC.

Limite des contacts : 5A. Une charge respectant le calibre du bouton peut être commandée directement. Pour une pompe, un guindeau ou tout autre équipement à courant plus élevé, utilisez le bouton pour piloter un relais ou contacteur correctement dimensionné. Le circuit doit toujours être protégé par un fusible ou un disjoncteur adapté.

Pourquoi utiliser un bouton inverseur mécanique ?

Logique inverseur sans bobine de relais Assure le transfert mécanique entre les circuits NC et NO sans câblage de bobine, consommation en veille ni bruit de relais.

Moins de composants Pour les applications à faible courant, aucun support de relais ni bobine séparée n’est nécessaire, ce qui simplifie le câblage.

Commande manuelle immédiate Appuyez pour basculer le circuit, relâchez pour revenir automatiquement — idéal pour une marche forcée ou un bypass temporaire.

Compatible avec un relais pour les fortes charges Utilisez les contacts 5A comme signal de commande d’un relais ou contacteur lorsque l’équipement dépasse le calibre du bouton.

Bague LED ambre 12V indépendante

Le circuit LED est indépendant des contacts inverseurs. La bague LED ambre peut donc être câblée selon l’indication souhaitée sur le tableau.

Circuit armé / alimenté Gardez la LED allumée lorsque le système commandé est alimenté afin d’obtenir une confirmation visuelle claire au poste de pilotage.

Marche forcée active Câblez la LED pour qu’elle s’allume uniquement pendant l’appui, afin de confirmer immédiatement que la marche forcée est engagée.

Applications de câblage typiques

Marche forcée d’une pompe de cale automatique

Conservez l’alimentation automatique sur le chemin NC et utilisez le chemin NO pour la marche forcée momentanée. Un pont via COM peut être utilisé lorsque l’installation nécessite la même alimentation +12V sur le chemin de marche forcée.

Relâché : le circuit automatique reste actif via NC
Appui maintenu : la marche forcée bascule sur NO
Adapté à la logique de commande d’une pompe 2 fils

Neutralisation temporaire / maintenance

Placez le circuit normal sur NC. Tant que le bouton est maintenu, NC s’ouvre et la fonction est temporairement neutralisée — utile pour les tests, l’entretien ou pour empêcher un fonctionnement automatique pendant une intervention.

Signal de bypass / reset

Utilisez le côté NO pour envoyer une commande momentanée propre vers une entrée reset compatible, un acquittement d’alarme, un circuit de bypass ou un module de commande.

Caractéristiques principales

    DPST 2NO + 2NC pour une logique de commande inverseur
Fonction momentanée : relâché = NC / appui maintenu = NO
Perçage panneau 22mm avec collerette Ø25mm
Collerette en acier inoxydable et corps arrière en polymère
Protection IP67 pour les environnements marins et véhicules exigeants
Bague LED ambre 12V sur circuit indépendant
Faisceau pré-câblé 200mm avec connecteur et fils repérés



Voir les caractéristiques techniques

Besoin d’aide pour un circuit de marche forcée ? Contactez BAYWATT avec la tension du système, le courant de la charge et la fonction souhaitée.

Specification

Bouton inverseur PO22A — Caractéristiques techniques

BAYWATT
PO22A
22mm / 7/8"
DPST 2NO + 2NC
IP67
LED ambre 12V
Présentation ↑

Paramètre	Caractéristique	Détail
Modèle	PO22A	Bouton poussoir inverseur momentané BAYWATT
Perçage	Ø22mm / 7/8"	Découpe standard pour montage sur tableau
Diamètre de collerette	Ø25mm	Collerette avant en acier inoxydable
Épaisseur maximale du panneau	12mm	Épaisseur de panneau maximale supportée
Fonction	Inverseur momentané — ON-(ON)	Relâché = NC / Appui maintenu = NO
Configuration des contacts	DPST — 2NO + 2NC	Deux contacts NO et deux contacts NC
Courant maximal	5A max (DC)	Utiliser un relais ou contacteur pour les charges plus élevées
Bague LED	Ambre — 12V DC	Circuit LED indépendant
Indice de protection	IP67	Protection contre la poussière et l’immersion temporaire
Corps	Collerette inox + corps polymère	Construction pour montage sur tableau
Câblage	Faisceau pré-câblé 200mm avec connecteur	Fils repérés par couleur
Durée de vie électrique	50 000+ cycles	Spécification produit

Logique de fonctionnement : bouton relâché, les contacts NC sont fermés. Appuyez et maintenez pour ouvrir les contacts NC et fermer les contacts NO. Le relâchement ramène automatiquement le bouton sur NC.

Exigence d’installation : le calibre 5A du bouton ne remplace pas la protection du circuit. Utilisez un fusible ou disjoncteur adapté à la charge et à la section de câble, ainsi qu’un relais ou contacteur correctement dimensionné lorsque la charge dépasse le calibre des contacts.

Retour à la présentation ↑

Pour une aide au câblage, contactez BAYWATT avec les détails de votre application.
