Support pour fusibles disjoncteurs à vis  – Busbar en Cuivre 180A, 6 Voies

Cet ensemble intégré Platine en cuivre + support de montage distribue une seule alimentation DC jusqu'à six fusibles disjoncteurs thermiques à plots. Il remplace les cavaliers câblés à la main et les cosses empilées pour offrir une implantation propre, cohérente et facile à manipuler sur les systèmes 12V / 24V / 48V. Les fusibles disjoncteurs sont achetés séparément (réarmement automatique ou réarmement manuel), ce qui vous laisse la liberté de choisir l’ampérage adapté à chaque circuit.

Optimisez votre installation avec une barre bus en cuivre

Lorsque plusieurs fusibles disjoncteurs partagent la même source, le câblage manuel avec de courts cavaliers conduit souvent à une variabilité de couple, une qualité de contact inégale et du câblage inutile. La barre bus intégrée remplace plusieurs liaisons par une seule connexion rigide et précise en usine qui alimente uniformément toutes les entrées des disjoncteurs. L’énergie est distribuée via un chemin à faible résistance et rigide, rendant le panneau plus propre, plus rapide à assembler et plus simple à inspecter.

Caractéristiques clés

• Barre cuivre 6 voies pour fusibles disjoncteurs thermiques à goujons (réarmement manuel ou réarmement automatique).
• Entrée principale unique alimentant toutes les entrées via une barre commune.
• Cuivre étamé pour une conductivité fiable et une résistance à la corrosion.
• Le support moulé aligne et maintient la rangée de disjoncteurs pour une implantation nette et répétable.
• Conception ouverte pour une meilleure visibilité et dissipation thermique qu’avec des cavaliers isolés.
• Compatible avec les systèmes DC multi-tensions (12 / 24 / 48 V DC).
• Courant continu max jusqu’à 180 A (niveau panneau ; respecter les limites des conducteurs et disjoncteurs).

Avantages par rapport au câblage manuel

• Câblage plus propre : une seule barre remplace six cavaliers individuels.
• Assemblage plus rapide : pas de mesure, coupe, dénudage ni sertissage de petits câbles.
• Résistance uniforme : chemin de contact identique vers chaque entrée.
• Résistance aux vibrations : la liaison cuivre rigide évite le desserrage lié aux cosses empilées.
• Maintenance facilitée : toutes les entrées sont visibles et organisées logiquement.
• Protection flexible : choisissez les calibres par circuit (10 A / 20 A / 30 A / 50 A, etc.).

Cas d’usage typiques

• Tableaux de distribution marins (pompes, électronique de navigation, éclairages, auxiliaires).
• Automobile et aménagement (compresseurs, ventilateurs, éclairages, radios, accessoires).
• Matériels industriels et agricoles (protection locale avec réarmement rapide).
• Systèmes DC auxiliaires et renouvelables (régulateurs, convertisseurs, petits onduleurs).

Installation

1. Montez jusqu’à six disjoncteurs thermiques à goujons (réarmement manuel ou réarmement automatique) en ligne sur votre panneau.
2. Positionnez la barre bus en cuivre pour que chaque encoche se place sur le plot d’entrée d’un disjoncteur.
3. Serrez fermement ; vérifiez des surfaces de contact propres et planes.
4. Raccordez une alimentation positive de forte section sur l’extrémité d’entrée de la barre.
5. Câblez chaque sortie protégée depuis les bornes « load » des disjoncteurs vers les circuits.

Remarque : utilisez des sections adaptées, des outils de sertissage appropriés, une protection contre les surintensités et des écrans/protections selon vos normes. Appliquez les dératings liés à la température ambiante et au coffret.

Contenu

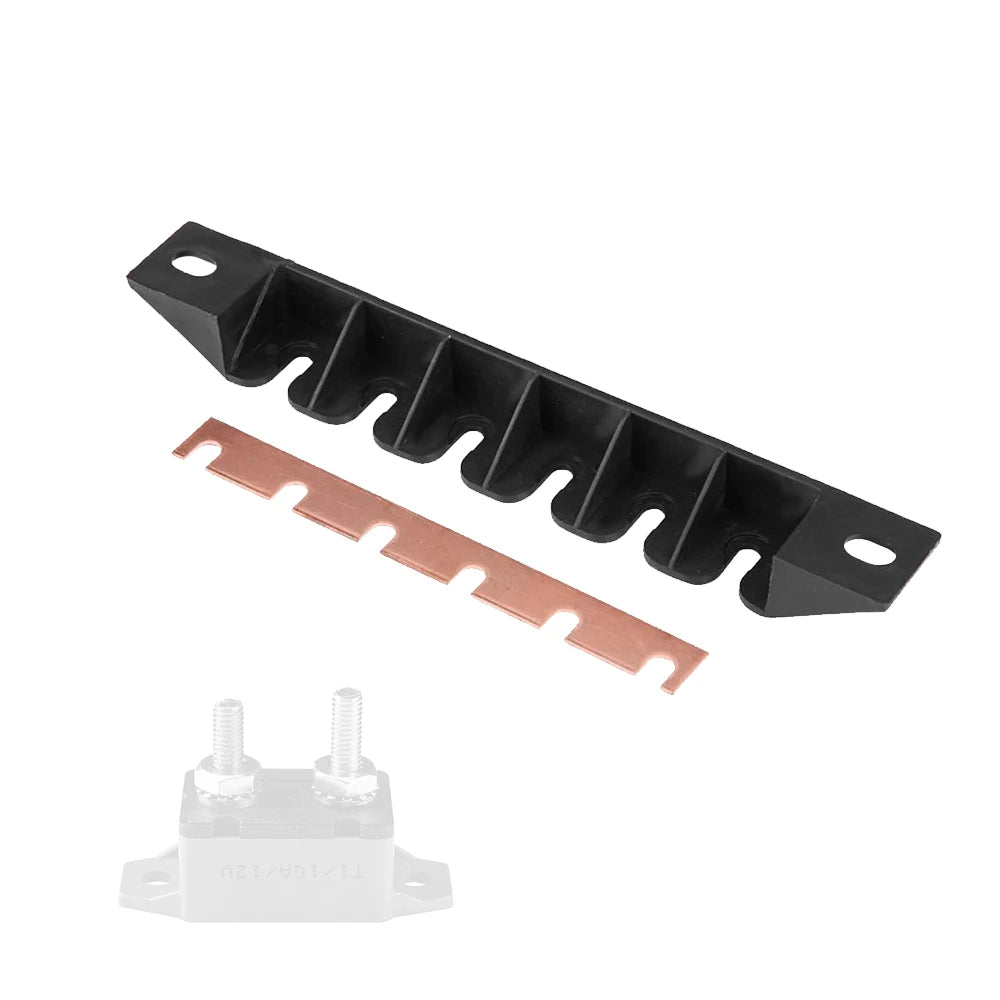

• 1 × support moulé (6 positions)
• 1 × barre bus en cuivre étamé, 6 voies

Les disjoncteurs à plots, écrous/rondelles, câbles et capots de protection ne sont pas inclus. Achetez les disjoncteurs séparément : réarmement automatique ou réarmement manuel.

Dimensions & caractéristiques

• Longueur cuivre active : 122.5 mm (4.82 in)
• Longueur totale du support : 190.8 mm (7.52 in)
• Épaisseur du cuivre : 1.2 mm
• Hauteur du support : 14.3 mm (0.56 in)
• Compatibilité tension système : 12 / 24 / 48 V DC
• Courant continu maximal (ensemble) : jusqu’à 180 A

Compatibilité

Conçu pour les disjoncteurs thermiques à plots courants (réarmement manuel ou réarmement automatique). Sélectionnez les calibres en fonction des charges et de l’amont. Cette barre bus fournit une alimentation commune et ne limite pas vos choix d’ampérage.
